CNC-Drehen von Edelstahl 17-4 PH: Kaltverfestigung, Passivierung und Toleranzen, die halten

Die Bearbeitung von 17-4 PH-Edelstahl unterscheidet sich von der Bearbeitung von 304- oder Baustahl. Es handelt sich um eine ausscheidungshärtende Legierung, die auf falsche Werkzeuge, falsche Schnittgeschwindigkeiten und falschen Kühlmitteldruck reagiert, was sich in der Toleranzbreite und der Korrosionsbeständigkeit des fertigen Teils bemerkbar macht. In unserer Werkstatt führen wir wöchentlich 17-4 PH-Tests für Kunden aus den Bereichen Ventile, Pumpen, Luft- und Raumfahrt sowie Lebensmittelmaschinen durch. Die Projekte, die innerhalb der Toleranzgrenzen ausgeliefert werden und den Salzsprühtest bestehen, sind diejenigen, bei denen der Käufer bereits in der ersten Angebotsanfrage den Alterungszustand, die erforderlichen mechanischen Eigenschaften und den Passivierungsschritt nach der Bearbeitung angegeben hat.

Die zweite zu sperrende Entscheidung betrifft die Alterungssequenz im Verhältnis zur Bearbeitung. Da sich 17-4 PH während der Alterung leicht verformt und verformte Teile bei der Endkontrolle aussortiert werden, entscheidet die Wahl zwischen Bearbeitung und anschließender Alterung bzw. Alterung und anschließender Endbearbeitung darüber, ob das Teil versendet wird oder im Ausschuss landet. In diesem Leitfaden erkläre ich die chemischen Prozesse, die vier häufigsten Alterungszustände, die Strategie zur Kontrolle der Kaltverfestigung beim Drehen und die 9-Punkte-Checkliste, die Sie Ihrer nächsten Anfrage beifügen können.

Was ist 17-4 PH Edelstahl und warum ist die Wahl der Güteklasse für die Bearbeitung wichtig?

17-4 PH (auch bekannt als Typ 630 oder 1.4542) ist ein ausscheidungshärtender martensitischer Edelstahl, der etwa 16 % Chrom, 4 % Nickel, 4 % Kupfer und geringe Mengen Niob enthält. Da die kupferreichen Ausfällungen 17-4 PH seine Kombination aus hoher Festigkeit und Edelstahlkorrosionsbeständigkeit verleihen, ist es aufgrund der gleichen chemischen Zusammensetzung, die es zur ersten Wahl für Strukturbauteile in der Luft- und Raumfahrt sowie für Ventilschäfte in Lebensmittelqualität macht, auch die erste Wahl für die Bearbeitung, die unvorbereitete Betriebe bestraft. 17-4 PH verfestigt sich schneller als 304, produziert lange, faserige Späne, die sich bei falscher Spanführung wieder in den Schnitt einschneiden, und verliert bei jedem Schnitt seine Korrosionsschicht, die anschließend erneut passiviert werden muss.

Für CNC-DrehenBei der Wahl der richtigen Note kommt es vor allem auf den Alterungsprozess an. Da die Härte von etwa 180 HB (Zustand A lösungsgeglüht) bis 44 HRC (H900) variiert, werden aus dem gleichen nominellen Werkstoff der Güteklasse 17-4 PH je nach Zustand vier verschiedene Werkstoffe gefertigt. Eine Zeichnung, die „17-4 PH“ vorsieht, ohne den Zustand zu benennen, zwingt den Betrieb, standardmäßig den Zustand zu verwenden, in dem das Stangenmaterial ankam, was möglicherweise nicht den Endanforderungen des Käufers entspricht.

Wie beeinflusst die pH-Chemie von 17-4 die Kaltverfestigungskontrolle beim Drehen?

Die 16%igen Chrom- und 4%igen Nickelzusätze in 17-4 PH bewirken drei Dinge am Schneidwerkzeug: Sie erhöhen die Härte, sie halten die Wärme an der Schneidkante fest (aufgrund der geringen Wärmeleitfähigkeit) und sie fördern lange, durchgehende Späne aus der austenitischen Familie. Da lange, kontinuierliche Späne in den Schnitt zurückschneiden und zum Ausfall der Wendeschneidplatten führen, ist die Kaltverfestigungsstrategie bei 17-4 PH das, was einen Betrieb, der die Toleranz einhält, von einem Betrieb unterscheidet, der Wendeschneidplatten verbrennt.

Auf der Schneidwerkzeugseite beeinflussen drei Einstellungen das Ergebnis der Kaltverfestigungskontrolle bei 17-4 PH:

1. Scharf beschichtetes Hartmetall mit Hochdruck-Durchführungskühlung (70-100 bar). Ein Wendeschneidplatteneinsatz mit geschliffener Schneide reibt über die kaltverfestigte Schicht und verbrennt. Ein Wendeschneidplatteneinsatz mit scharfer Schneide schert darunter ab. Die Kühlmittelzufuhr durch das Werkzeug entfernt die Späne aus tiefen Bohrungen und hält die Schneidkante unterhalb der Warmhärtegrenze der Beschichtung.
2. Gleichmäßiger radialer Eingriff, der oberhalb der im vorherigen Durchgang gehärteten Zone bleibt. Ist die radiale Schnitttiefe beim Schlichten geringer als die durch den Schruppvorgang entstandene Kaltverfestigungsschicht, gleitet der Einsatz auf der verfestigten Oberfläche und versagt bereits nach wenigen Teilen.
3. Positive Spanbelastung beim Finishing. Eine Spanbelastung unterhalb der Aufbauschneideschwelle führt zu einer verschmierten Oberfläche, die selbst nach Passivierung den Korrosionstest nicht besteht. Der Schlichtgang muss mit einer positiven Spanbelastung erfolgen, um einen sauberen Schnittbruch zu gewährleisten.

Fehlen alle drei Faktoren, kann das Teil zwar maßhaltig geliefert werden, die Werkzeugstandzeit ist jedoch unvorhersehbar, was bei einer Serienproduktion zu Spitzenwerten bei der Ausschussrate und verpassten Lieferterminen führt.

Welches Toleranzband ist für Edelstahl 17-4 PH geeignet?

Die erreichbare Toleranzspanne bei einem 17-4 PH-Teil wird durch den Alterungszustand und die Anzahl der Aufspannungen bestimmt, nicht durch das CNC-Drehzentrum selbst. Da die Maschine bei Aluminium in einer einzigen Aufspannung 0,005 mm halten kann, sich das Teil aber während der Alterung um 0,02 bis 0,05 mm verschieben kann, wenn ein Spannungsarmglühschritt ausgelassen wird, wird der praktische Toleranzbereich durch den Alterungsprozess und nicht durch den Maschinenbereich bestimmt.

Für eine Käuferzeichnung, die eine Toleranz von plus/minus 0,012 mm bei einem 17-4 PH-Teil vorschreibt, das auf H1025 ausgehärtet werden muss, ist die praktische Lösung die Endbearbeitung nach der Aushärtung mit einem Spannungsarmglühen zwischen Schruppen und Fertigen. Da die Alterungsverformung eines dünnwandigen 17-4 PH-Teils 0,025 mm überschreiten kann, wenn der Schruppgang Restspannungen hinterlässt, muss die Zeichnung den Spannungsarmglühschritt explizit angeben, wenn die Toleranz enger ist.

Wann sollten Sie sich für 17-4 PH, 316L oder 304 entscheiden?

17-4 PH ist nicht für jeden Anwendungsbereich das richtige Material. CNC-Drehen von Edelstahl Projekt. Da 17-4 PH einen höheren Preis als 304 und eine schlechtere Bearbeitbarkeit als der Automatenstahl 303 aufweist, sollte die Wahl zwischen 17-4 PH, 316L und 304 von den erforderlichen mechanischen Eigenschaften und der Korrosionsumgebung und nicht von der Bearbeitbarkeit abhängen.

• Wählen Sie 17-4 pH, wenn Das Bauteil erfordert hohe Festigkeit (über 150 ksi Zugfestigkeit), gute Korrosionsbeständigkeit und eine Legierung, die sich bearbeiten und anschließend auf die erforderliche Festigkeit aushärten lässt. Typische Anwendungsbereiche: Ventilschäfte, Pumpenwellen, Armaturen für die Luft- und Raumfahrt, Wellen für lebensmittelgeeignete Mischer, Komponenten für medizinische Instrumente.
• Wählen Sie 316L, wenn Das Bauteil erfordert eine hohe Korrosionsbeständigkeit (insbesondere in chloridhaltigen Umgebungen) und arbeitet bei niedriger bis mittlerer Beanspruchung. Typische Anwendungsgebiete: Schiffsausrüstung, pharmazeutische Verarbeitung, medizinische Implantate.
• Wählen Sie 304, wenn Das Bauteil benötigt allgemeine Korrosionsbeständigkeit in industriellen oder lebensmittelbezogenen Umgebungen und stellt keine Anforderungen an hohe Festigkeit. Typische Anwendungsbereiche: Halterungen, Gehäuse, Armaturen für Fluidsysteme.

Die wichtigste Erkenntnis: 17-4 PH ist der beste Allround-Edelstahl für CNC-Dreharbeiten, wenn sowohl Festigkeit als auch Korrosionsbeständigkeit erforderlich sind; 316L ist die korrosionsbeständigere, aber weichere Alternative; und 304 ist die günstigste Option für Edelstahlteile für allgemeine Zwecke.

Welchen Inspektionsplan sollten Sie für 17-4 PH-Teile verlangen?

Der Prüfplan für Teile aus 17-4 PH ist aufwändiger als für Teile aus 304 oder Baustahl, da der Alterungsschritt eine Variabilität mit sich bringt, die gemessen und nicht angenommen werden muss. Da der Käufer die mechanischen Eigenschaften nicht durch Sichtprüfung beurteilen kann, müssen im Prüfplan die Prüfmethode und die Prüfhäufigkeit in der Zeichnung angegeben werden.

• Maßprüfung. 100%ige Prüfung der kritischen Maße, 10%ige Stichprobenprüfung der allgemeinen Maße. Für die kritischen Maße ist eine kalibrierte Koordinatenmessmaschine (KMM) zu verwenden.
• Härteprüfung. Rockwell C gemäß ASTM A370 für jede Wärmebehandlungscharge. Mittelwert und Streuung innerhalb der Charge angeben. Typische Werte für H900: 40–47 HRC, für H1025: 34–39 HRC.
• Korrosionsprüfung. Bei korrosionskritischen Anwendungen ist eine Salzsprühnebelprüfung gemäß ASTM B117 am Erstmuster und vierteljährlich stichprobenartig durchzuführen. Die Wirksamkeit der Passivierung ist gemäß ASTM A967 zu überprüfen.
• Oberflächenbeschaffenheit. Ra-Messung an Dichtungsflächen, AQL-Probenahme an kosmetischen Oberflächen.
• Materialzertifizierung. Werksprüfbericht (MTR) gemäß ASTM A29, der die tatsächliche chemische Zusammensetzung angibt, sowie ein Alterungszertifikat, das die tatsächliche Härte und das Temperatur-Zeit-Diagramm ausweist.

Für die Serienfertigung großer Stückzahlen ist die PPAP-Einreichung gemäß IATF 16949 das geeignete Prüfverfahren, da sie den Prüfplan, die Prüfhäufigkeit und die Korrekturmaßnahmenschwelle in einem Dokument festlegt. Stöbern Sie in unseren Präzisions-CNC-Drehen von Edelstahlteilen Seite zur Qualitätskontrolle für die Prüfgeräte und -protokolle, die wir bei der Prüfung von Edelstahl-Produktionsteilen anwenden.

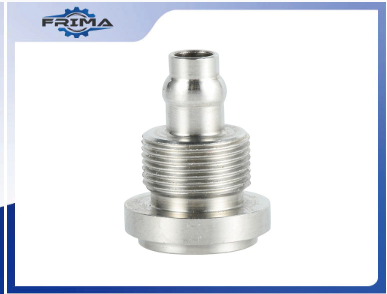

Wie geht FRIMA bei der 17-4 PH-Produktion vor?

Unser Produktionsablauf für 17-4 PH besteht aus fünf Schritten, wobei der Inspektionsplan in jeden Schritt integriert ist. Da 17-4 PH keine Toleranz gegenüber Prozessabweichungen verzeiht, sieht der Arbeitsablauf vor, dass die Werkzeugerprobung und die Alterungsprüfung vor der Freigabe einer Produktionscharge durchgeführt werden.

1. DFM-Überprüfung und Werkzeugerprobung. Unser Ingenieurteam prüft die Zeichnung, identifiziert die kritischen Merkmale und führt einen Werkzeugversuch an einem Musterstab durch, um die erreichbare Werkzeugstandzeit und die Spanabfuhrstrategie zu bestätigen, bevor eine Produktionscharge freigegeben wird.
2. Alterungsprobe. Bei Teilen, die nach der Bearbeitung einer Alterung bedürfen, führen wir zunächst eine Musteralterung durch, um den erreichbaren Verzug zu bestätigen und den Materialzuschlag für die Endbearbeitung zu bestimmen.
3. Produktionslauf mit Kühlmittelzufuhr durch das Werkzeug. Die Fertigung erfolgt in separaten Drehzellen für Edelstahl, die mit Hochdruck-Durchkühlsystem ausgestattet und von der Bearbeitung von Kohlenstoffstahl getrennt sind, um Kreuzkontaminationen zu vermeiden. Bei jedem Bearbeitungsschritt werden scharf beschichtete Hartmetallwerkzeuge eingesetzt.
4. Prozessbegleitende und vor dem Versand durchgeführte Kontrollen. In-Prozess-Prüfung bei jedem Rüstvorgang, Vorversandprüfung auf der Koordinatenmessmaschine mit dokumentiertem Prüfbericht pro FRIMA-QualitätskontrollprotokollDie
5. Passivierung und Rückverfolgbarkeit. Jede Edelstahllieferung wird gemäß ASTM A967 passiviert, optional auch elektropoliert für Teile in Medizin- und Lebensmittelqualität. Für das Rohmaterial liegt ein Werksprüfzeugnis (MTR) gemäß ASTM A29 vor, für die Nachbearbeitung ein Alterungszertifikat. Jede Lieferung ist chargenweise rückverfolgbar.

Checkliste für Angebotsanfragen (RFQ) für Edelstahl 17-4 PH (9 Punkte)

Nachfolgend finden Sie die RFQ-Checkliste, die unser Ingenieurteam bei jeder 17-4 PH-Anfrage verwendet. Jeder einzelne Punkt ist obligatorisch, da das Fehlen eines dieser Punkte den Hersteller dazu zwingt, auf einen generischen pH-Wert von 17-4 zurückzugreifen, der möglicherweise nicht Ihren Anforderungen an Festigkeit, Toleranz oder Korrosionsbeständigkeit entspricht.

1. Alterungszustand — Zustand A (lösungsgeglüht), H900, H1025, H1075 oder H1150.
2. Erforderliche mechanische Eigenschaften — Zielwerte für Zugfestigkeit, Streckgrenze, Dehnung und Härte.
3. Toleranzband — allgemeine Toleranz (ISO 2768-m oder enger), kritische Toleranz, Oberflächenbeschaffenheit pro Funktion.
4. Alterung nach der Bearbeitung — unabhängig davon, ob das Teil erst bearbeitet und dann gealtert oder erst gealtert und dann endbearbeitet wird.
5. Korrosionsumgebung — Chloridexposition, Lebensmittelkontakt, medizinische Anwendungen, Schifffahrt oder allgemeine industrielle Anwendungen.
6. Passivierung und Oberflächenbehandlung — ASTM A967 Passivierung, Elektropolieren für hygienische Oberflächen, Ra pro Merkmal.
7. Inspektionsplan — 100%-Prüfung, AQL-Stichprobenahme, Härteprüfung, Salzsprühnebelprüfung, Materialzertifizierung.
8. Zeichnungsrevision und kritische Merkmale — die Zeichnungsrevisionsnummer, die Kennzeichnung kritischer Merkmale und alle GD&T-Kennzeichnungen.
9. Zielvolumen pro Jahr und Zielstückkostenbereich — damit wir die richtige Materialform (Stangenmaterial, Schmiedeteil oder endkonturnahes Schmiedeteil) und die richtige Losgröße für die Produktion empfehlen können.
