Warum das Drei-Achsen-Entscheidungsmodell wichtig ist
Beschaffungsteams CNC-Teile für industrielle Automatisierung und Robotik Die Anforderungen sind in zwei der drei Entscheidungskriterien tendenziell zu hoch und im dritten zu niedrig. Die Überspezifizierung treibt die Kosten in die Höhe, ohne die Funktionalität zu verbessern; die Unterspezifizierung führt nach Auslieferung der Teile zu Ausfällen im Feld. Die drei Entscheidungskriterien sind Toleranz, Oberflächengüte und Mindestbestellmenge. Jedes Kriterium birgt ein anderes Kosten-Nutzen-Verhältnis, das das Beschaffungsteam einzeln bewerten muss, anstatt es als eine einzige kombinierte Spezifikation zu betrachten.
Ein typischer Fehler ist es, eine Zeichnung mit Toleranzen von ±0,01 mm für jede Dimension und einer Oberflächenrauheit von Ra 0,8 µm zu erstellen und dann zu erwarten, dass der Lieferant auf dieser Basis ein Angebot abgibt. Der Lieferant wird zwar ein Angebot erstellen, aber die Stückkosten werden die Überspezifikation widerspiegeln: Jede Dimension wird so bearbeitet, als wäre sie kritisch, jede Oberfläche wird geschliffen oder poliert, als wäre es ein Lagersitz, und das resultierende Bauteil ist 2- bis 5-mal teurer als nötig. Eine gut erstellte Zeichnung unterscheidet kritische von nicht kritischen Dimensionen und Oberflächen und fordert den Lieferanten auf, entsprechend ein Angebot abzugeben. Die Ingenieursleistung zur Erstellung dieser Zeichnung ist der Mehrwert, den das Einkaufsteam für das Projekt leistet.
Das untenstehende Modell betrachtet jede Achse unabhängig, quantifiziert die Kostenauswirkungen und legt die technischen Kriterien fest, die eine Verschärfung oder Lockerung der Spezifikation rechtfertigen. Die drei Achsen werden am Ende zu einer Stückkostenmatrix zusammengeführt, anhand derer das Beschaffungsteam die optimale Spezifikation für eine bestimmte Anwendung ermitteln kann. Die branchenspezifischen Fähigkeiten von FRIMA Sie decken die gesamte Bandbreite der Matrix ab, von Prototypen für 3-Achs-Systeme bis hin zu laufenden 5-Achs-Produktionsläufen für Industrieroboterintegratoren, mit dem Dokumentations- und Zertifizierungsrahmen, den das Qualitätsteam eines Automatisierungsintegrators erwartet.
Entscheidungsachse 1 – Toleranz: Dimension der Funktion zuordnen
Die Toleranzvorgabe für ein CNC-gefertigtes Bauteil ist der größte Kostenfaktor pro Einheit und wird häufig überbewertet. Eine Toleranz von ±0,005 mm an einer Halterung, die lediglich an einer Grundplatte verschraubt wird, bedeutet, für eine Präzision zu bezahlen, die die Baugruppe nicht benötigt; eine Toleranz von ±0,05 mm an einem Lagersitz, der mit einem Präzisionslager zusammenpasst, führt zu Ausfallrisiken. Die richtige Frage im Engineering lautet nicht: „Wie genau können wir arbeiten?“, sondern: „Welche Abmessung dieses Bauteils bestimmt die Systemgenauigkeit, und wie genau muss diese eine Abmessung tatsächlich sein?“
| Schnittstellentyp | Toleranzband | Typisches Teil | Kostenmultiplikator vs. Basiswert |
|---|---|---|---|
| Strukturell, nicht kritisch | ±0,1 mm bis ±0,05 mm | Grundplatten, Halterungen, Rahmen, Abdeckungen | 1,0× (Ausgangswert) |
| Schnittstelle für mechanische Montage | ±0,05 mm bis ±0,02 mm | Wellensitze, Nabenhalterungen, Getriebegehäuse | 1,2 bis 1,5× |
| Bewegungsschnittstelle | ±0,02 mm bis ±0,01 mm | Lagersitze, Linearführungen, Kugelgewindetriebe | 1,5 bis 2,5× |
| Präzisionspassfläche | ±0,005 mm | Servohalterungen, Encodersitze, Zahnradsitze | 2,5 bis 4× |
| Schweizer Präzision | ±0,002 mm oder enger | Wellen mit kleinem Durchmesser, Instrumentengehäuse | 4 bis 5× |
Bei ±0,05 mm: Kosten = Basiswert × 1,18
Bei ±0,005 mm: Kosten = Basiswert × 1,96
Bei ±0,002 mm: Kosten = Basiswert × 2,32
Die Kosten-Toleranz-Beziehung ist logarithmisch, nicht linear, da die zugrunde liegende Einschränkung die Wiederholgenauigkeit der Maschine und die Messfähigkeit des Bedieners sind. Ein modernes CNC-Bearbeitungszentrum hat eine Positioniergenauigkeit von etwa ±0,002 bis ±0,005 mm. Eine Verringerung der Toleranz unter ±0,002 mm erfordert das Präzisionsschleifen oder die Bearbeitung auf einer Langdrehmaschine, wodurch sich die Maschinenkosten um das Zwei- bis Dreifache und die Programmierkosten um das Drei- bis Fünffache erhöhen. Die obige Kosten-Toleranz-Näherung erfasst zwar die Größenordnungssteigerung, unterschätzt aber den sprunghaften Anstieg beim Schleifen und bei der Langdrehmaschine. Schweizer Drehbank Grenzen.
Die Branchenressource Modern Machine Shop für die Zerspanung behandelt die Fähigkeitsbereiche von Werkzeugmaschinen, die die Grundlage für die Näherung bilden, und die Präzisionsbearbeitungsreferenz MoldMaking Technology behandelt die Schleif- und EDM-Fähigkeiten, die für die engsten Toleranzbereiche gelten.
Entscheidungsachse 2 – Oberflächenbeschaffenheit: Passen Sie die Schnittstelle an die Anwendung an.
Die Oberflächengüte ist der zweitgrößte Kostenfaktor und der Bereich, in dem Überdimensionierung am häufigsten vorkommt. Eine Oberflächenrauheit von Ra 0,4 Mikron auf einer Aluminiumhalterungsfläche, die anschließend eloxiert wird, bedeutet, für eine Präzision zu bezahlen, die durch den Eloxalprozess ohnehin erreicht wird. Eine Oberflächenrauheit von Ra 3,2 Mikron auf einem Lagersitz, der mit einem Präzisionslager zusammenpasst, bedeutet hingegen, für einen Ausfall zu bezahlen. Die richtige technische Frage ähnelt der Toleranzfrage: Welche Oberfläche ist für die Funktion entscheidend, und welche Oberflächengüte muss diese Oberfläche tatsächlich haben?
| Oberflächenfunktion | Tagesbereich | Bearbeitungsprozess | Kostenmultiplikator vs. Basiswert |
|---|---|---|---|
| Unkritische Außenmerkmale (keine kosmetischen Anforderungen) | Ra 3,2 bis 6,3 µm | Im gefrästen oder gedrehten Zustand | 1,0× (Ausgangswert) |
| Äußeres kosmetisches Erscheinungsbild (für den Benutzer sichtbar) | Ra 1,6 bis 3,2 µm | Endpassage bei reduzierter Zuführung | 1,1 bis 1,3× |
| Bolzen- oder Befestigungselementschnittstelle | Ra 1,6 µm | Zielpass | 1,1 bis 1,3× |
| Lager- oder Buchsensitz | Ra 0,4 bis 0,8 µm | Schleifen oder Präzisionsdrehen | 1,5 bis 2,5× |
| Dichtungs- oder O-Ring-Schnittstelle | Ra 0,4 bis 0,8 µm | Schleifen oder Präzisionsdrehen | 1,5 bis 2,5× |
| Optische oder Vakuumschnittstelle | Ra 0,1 bis 0,2 µm | Läppen oder Polieren | 3 bis 6× |
| anschließend beschichtet (eloxiert, pulverbeschichtet, galvanisiert) | Ra 3,2 µm ausreichend | Im gefrästen oder gedrehten Zustand | 1,0× (Beschichtung deckt Werkzeugspuren ab) |
Die Oberflächenbeschaffenheit von Beschichtungen wird bei der Beschaffung von Automatisierungstechnik oft unterschätzt. Eine Aluminiumhalterung, die eloxiert oder pulverbeschichtet wird, benötigt keine Oberflächenrauheit von Ra 3,2 µm an der sichtbaren Oberfläche, da die Beschichtung die Bearbeitungsspuren ausgleicht. Fordert man vom Lieferanten eine Oberflächenrauheit von Ra 0,8 µm für eine nachträglich beschichtete Oberfläche, bezahlt man für einen zusätzlichen Bearbeitungsgang, der durch die Beschichtung ohnehin verdeckt wird. Die optimale Spezifikation sieht eine maximale Oberflächenrauheit von Ra 3,2 µm an der bearbeiteten Oberfläche vor, wobei die Beschichtung die optische Oberflächenbeschaffenheit abdeckt.
Die Referenz zur Oberflächenbehandlung im Assembly Magazine und die Dokumentation zu Oberflächenbearbeitungsprozessen in Fabricating and Metalworking beschreiben das Kosten-Nutzen-Verhältnis gängiger Beschichtungssysteme. Die Referenz zur Oberflächenbeschaffenheit in der Engineering Toolbox liefert die zugrundeliegende Zuordnung von Ra-Werten zu Prozesswerten, die der obigen Tabelle zugrunde liegt.
Entscheidungsachse 3 – Mindestbestellmenge: Mengen an Kostenkurve anpassen
Die Mindestbestellmenge (MOQ) ist der Kostenfaktor, den Käufer direkt beeinflussen können, da die Bestellmenge in ihrer Entscheidung liegt. Der Zusammenhang zwischen Bestellmenge und Stückkosten ist nichtlinear und weist an der Grenze zwischen Prototypen- und Serienfertigung eine Diskontinuität auf. Die optimale Mindestbestellmenge für eine bestimmte Anwendung entspricht der Menge, bei der sich die Stückkosten stabilisieren, zuzüglich eines Puffers für Ersatzteile und Änderungsaufträge.
| Volumenstufe | Typische Mindestbestellmenge | Kostentreiber pro Stück | Lieferzeit | Anwendungsfall |
|---|---|---|---|---|
| Prototyp | 1 bis 10 Stück | Programmierung (50 bis 200 USD) + Erstmusterprüfung (100 bis 300 USD) | 3 bis 7 Tage | Designvalidierung, Foto, Musterversand |
| Vorproduktion | 10 bis 100 Stück | Die Programmierungskosten wurden über 10 bis 100 Stück amortisiert. | 2 bis 3 Wochen | Feldversuch, Händlermuster, Designabschluss |
| Erste Produktion | 100 bis 500 Stück | Programmierung amortisiert; Maschinenzeit dominiert | 3 bis 5 Wochen | Erste kommerzielle Lieferung |
| Laufende Produktion | 500 bis über 1000 Stück | Maschinenzeit; Werkzeugstandzeit; Rüstkosten | 4 bis 8 Wochen | Wiederkehrende Bestellungen; Nachbestellung im 3-Monats-Zyklus |
| Spritzgießschalter | 1.000 bis 5.000 Stück (Kunststoff) | Amortisation der Form (5.000 bis 50.000 USD) + Zykluszeit | 4 bis 12 Wochen | Kunststoffteile in Serie; Aluminium- und Stahlteile bleiben CNC-gefräst |
Bei N = 5: Kosten = (Rüstkosten / 5) + Material + Zeit → Rüstkosten dominieren (3× Basiswert)
Bei N = 50: Kosten = (Rüstkosten / 50) + Material + Zeit → Annäherung an den stationären Zustand (1,3× Basiswert)
Bei N = 500: Kosten ≈ Material + Zeit → Stationärer Ausgangszustand
Die Rüstkostenkurve erklärt, warum Prototypenaufträge das Drei- bis Fünffache des Stückpreises einer Serienfertigung kosten. Ein Käufer, der lediglich fünf Prototypen benötigt, muss mit einem Aufschlag von 3- bis 5-mal so hoch rechnen wie beim Serienauftrag; dies ist üblich und kein Anzeichen für überhöhte Lieferantenpreise. Die Budgetplanung sollte folgendermaßen erfolgen: Der Prototypenauftrag deckt die Programmierkosten und die Erstmusterprüfung, während der Serienauftrag die Stückkosten deckt. Die Aufteilung des Auftrags in einen Prototypen und eine anschließende Serienfertigung ist das Standardverfahren bei der Beschaffung von Automatisierungstechnik.
Die Ressource für additive Fertigung im Bereich hybrider Fertigungsverfahren umfasst die Möglichkeit, 3D-gedruckte Prototypen mit CNC-gefrästen Serienfertigungen zu kombinieren. Dies ist das richtige Vorgehen für Teile mit komplexen inneren Strukturen, die in Kunststoff prototypisch hergestellt und anschließend für die Serienfertigung in Metall gefräst werden können.
Prozessauswahl: 3-Achsen vs. 5-Achsen vs. Schweizer Drehautomatik
Die drei Entscheidungskriterien fließen in die Auswahl des Bearbeitungsverfahrens ein. Das richtige Verfahren hängt von der Teilegeometrie, der Toleranzspanne, dem Volumen und dem Material ab. Der untenstehende Entscheidungsbaum umfasst die vier Verfahren, die 90 Prozent der CNC-Beschaffung für die industrielle Automatisierung ausmachen.
3-Achs-CNC-Fräsen
Prismatische Teile mit ebenen Oberflächen und orthogonalen Merkmalen. Toleranzen ±0,05 bis ±0,01 mm; Oberflächenrauheit Ra 3,2 bis 1,6 µm. Programmierkosten 50 bis 200 USD pro Teil; Zykluszeit 5 bis 30 Minuten pro Aufspannung. Standardverfahren für Grundplatten, Halterungen, Rahmen und Abdeckungen.
3+1-Achs-CNC-Fräsen (3 Achsen plus Drehtisch)
Prismatische Teile mit Drehmerkmalen wie Schraubenmustern auf einem runden Flansch, Befestigungslöchern an einem Rohrende oder Indexierelementen. Toleranzen ±0,02 bis ±0,01 mm; Oberflächenrauheit Ra 1,6 bis 0,8 µm. Programmierkosten 100 bis 300 USD pro Teil; Zykluszeit 10 bis 60 Minuten pro Aufspannung. Das optimale Verfahren für runde Flansche, Motorgehäuse und Encoderhalterungen.
5-Achs-Simultanbearbeitung
Bauteile mit komplexen, gekrümmten Oberflächen, Robotergelenkkomponenten, aerodynamische Profile und konturierte Aussparungen. Toleranzen ±0,005 bis ±0,002 mm; Oberflächenrauheit Ra 0,8 bis 0,4 µm. Programmierkosten 200 bis 600 USD pro Bauteil; Zykluszeit 20 bis 90 Minuten pro Aufspannung. Das optimale Verfahren für Roboterarmkomponenten, Endeffektorhalterungen und gekrümmte Strukturbauteile.

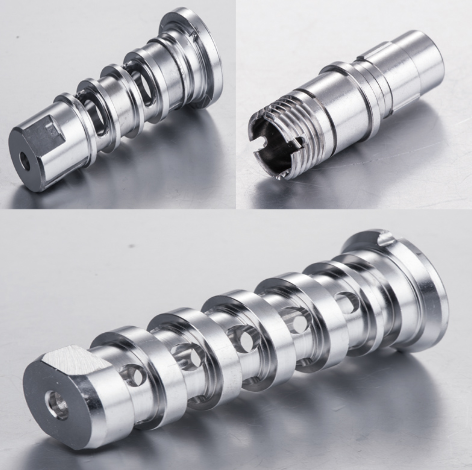

Schweizer Drehen (Mehrspindel-Schiebespindelstock)
Drehteile mit kleinem Durchmesser (typischerweise unter 25 mm Außendurchmesser) mit engen Toleranzen und großem Längen-Durchmesser-Verhältnis. Toleranzen ±0,002 bis ±0,005 mm; Oberflächenrauheit Ra 0,8 bis 0,2 µm. Programmierkosten 200 bis 600 USD pro Teil; Zykluszeit 1 bis 5 Minuten pro Teil (hoher Durchsatz). Das optimale Verfahren für Instrumentenwellen, Sensorgehäuse und kleine Präzisionssteckverbinder.
Das moderne CNC-Bearbeitungszentrum im FRIMA-Auswahl Die Anlage deckt alle vier Bearbeitungsarten ab, wobei die 3-Achs-Fräsbearbeitung das Arbeitspferd darstellt und die 5-Achs- und Langdrehbearbeitung für anspruchsvolle Anwendungen zum Einsatz kommt. Seite zu den Fähigkeiten der Automatisierungsbranche Die Liste enthält die spezifische Interpolationsgenauigkeit und Oberflächenrauheit, die jedes Verfahren liefert, und die Geräteliste umfasst die zum Einsatz kommenden Maschinenmarken.
Kosten-pro-Stück-Berechnung entlang der drei Achsen
Die drei Achsen ergeben zusammen eine Stückkostenmatrix, anhand derer das Einkaufsteam die optimale Spezifikation für eine bestimmte Anwendung ermitteln kann. Die untenstehende Matrix basiert auf einer typischen Aluminium-Roboterarmhalterung mit fünf bearbeiteten Merkmalen; die absoluten Zahlen variieren je nach Teilegeometrie, die Größenordnungen der Kostenunterschiede bleiben jedoch konstant.
Kosten ≈ 100 USD (Programmierungskosten abgeschrieben) + 30 USD (Material) + 40 USD (Maschinenzeit) + 30 USD (Prüfung) ≈ 200 USD / Stück
Nachziehen auf ±0,01 mm: Kosten ≈ 1,5× Basiswert → 300 USD / Stück
Schleifen auf Ra 0,8 µm am Lagersitz: Kosten ≈ 1,2× Basiswert (zusätzlich zur Toleranzänderung)
Umstellung auf 5-Achs-Fräsen für gekrümmte Strukturen: Kosten ≈ 1,8× Basiswert
Volumen bis 500 Stück: Kosten ≈ 0,65× Basiswert (Rüstkostenamortisation + Maschineneffizienz)
Die Matrix zeigt, dass die Kostenabwägungen nichtlinear sind und die optimale Spezifikation von der Anwendung und nicht von einer Standardtoleranz und Oberflächengüte abhängt. Eine Strukturhalterung in einer vibrationsarmen Umgebung ist mit der Basisspezifikation gut abgedeckt; ein Robotergelenk in einem Pick-and-Place-System mit hoher Taktfrequenz benötigt die 5-Achs-Bearbeitung und eine Oberflächengüte von Ra 0,8 µm am Lagersitz; eine Präzisionsinstrumentenwelle erfordert das Langdrehen und die Toleranz von ±0,002 mm. Die Aufgabe des Beschaffungsteams besteht darin, die Anwendung zu klassifizieren und die passende Spezifikation anzuwenden, nicht die strengste Spezifikation für jedes Teil vorzugeben.
Ein Beschaffungsteam, das nur eine Zeichnung mit einer einzigen Toleranzvorgabe erstellt, bezahlt für die falsche Spezifikation bei etwa 80 Prozent der Bauteilabmessungen. Der Wertbeitrag des Teams zum Projekt liegt in der Ingenieursarbeit, die für die korrekte Erstellung der Zeichnung erforderlich ist.
Warum FRIMA für Automatisierungsintegratoren entwickelt wurde
Das Werk von FRIMA in Ningbo ist auf die Art von Kleinserienfertigung mit hoher Produktvielfalt und engen Toleranzen ausgerichtet, die Integratoren der industriellen Automatisierung benötigen. Die über 20-jährige Erfahrung in fünf Branchen (Automobilindustrie, Lebensmittel- und Verpackungsindustrie, Landwirtschaft, Schifffahrt und Automatisierung) schafft eine Fertigungsbasis, die mit den meisten Teilegeometrien und Toleranzanforderungen vertraut ist, denen ein Integrator wahrscheinlich begegnen wird. Fähigkeiten der Automatisierungsindustrie Umfasst simultane 5-Achs-Bearbeitung mit einer Interpolationsgenauigkeit von ±0,003 mm, Hochgeschwindigkeitsfräsen mit einer Spindeldrehzahl von 24.000 U/min, Präzisionsschleifen mit einer Rundheit von 0,0005 mm und EDM mit einem minimalen Elektrodendurchmesser von 0,1 mm.
Der branchenspezifischer Ansatz Es wird unterschieden zwischen Teilen für die Automobilindustrie (IATF 16949-zertifiziert, vollständige Rückverfolgbarkeit), Teilen für die Lebensmittel- und Verpackungsindustrie (FDA- und EU-konform mit Lebensmittelkontakt) und Teilen für die Automatisierungstechnik (die oben genannten Toleranz- und Oberflächenanforderungen). Diese Unterscheidung ist wichtig, da die Dokumentations- und Zertifizierungsanforderungen je nach Branche variieren. Ein Lieferant, der ein einheitliches Qualitätssystem für alle Branchen verwendet, wird den anspruchsvollsten Branchen in der Regel nicht gerecht.
Der Kontaktkanal für Ingenieure Direkter Kontakt zum FRIMA-Vertriebs- und Entwicklungsteam für DFM-Analysen, kundenspezifische Prozessentwicklung und die Koordination der Erstmusterprüfung. Die Angebotserstellung innerhalb von 24 Stunden und die kostenlose DFM-Analyse sind die idealen Einstiegspunkte für Automatisierungsintegratoren, die Änderungsaufträge bearbeiten oder neue Produkteinführungen planen. Die Branchenstandards der Robotics Industries Association (RIA) und die Ressourcen der Association for Advancing Automation (AAA) decken die vorgelagerten Integrationsstandards ab, mit denen die Teilespezifikationen kompatibel sein müssen.
Dokumentationspaket für die Erstmusterprüfung
Ein CNC-Lieferant sollte für die Erstbestellung eines Automatisierungsintegrators fünf Dokumente für die Erstmusterprüfung bereitstellen. Der Käufer sollte alle fünf Dokumente in der Bestellung spezifizieren, anstatt erst mitten in der Produktion festzustellen, dass die Dokumentation des Lieferanten die vom Qualitätsteam des Käufers benötigten Teile nicht enthält.
- Materialzertifikat (Werkszeugnis oder Chargenzertifikat mit Angabe der Legierung, des Härtegrades und der chemischen Zusammensetzung). Bei Aluminium 6061-T6 sollte das Zertifikat den Härtegrad T6 und die Legierungszusammensetzung 6061 bestätigen.
- Maßprüfungsbericht (Daten aus Koordinatenmessgeräten oder kalibrierten Handmessungen, die die Ist-Maße im Vergleich zu den Zeichnungstoleranzen aufzeigen). Der Bericht sollte die Teilenummer, die Chargennummer, den Prüfer und das Messdatum enthalten.
- Oberflächenbeschaffenheitsbericht (Ra-Werte an bestimmten Stellen). Im Bericht sollten die Messnorm (typischerweise ISO 4287 oder ASME Y14.36) und das verwendete Messgerät angegeben werden.
- Konformitätsbescheinigung (Eine einseitige Bestätigung, dass die Teile gemäß Zeichnung gefertigt wurden und den vorgegebenen Anforderungen entsprechen). Die Konformitätsbescheinigung sollte die Bestellung und die Teilerevision angeben.
- Prozessfähigkeitsindex (Cpk)-Bericht Für jede kritische Abmessung gilt: Wenn der Lieferant genügend Teile gefertigt hat, um den Cpk-Wert zu berechnen, liegt dieser Wert typischerweise bei 1,33 oder höher; ein Cpk-Wert unter 1,0 deutet auf einen ungeeigneten Prozess hin.
Die Intertek-Drittparteienprüfung und das SGS-Lieferantenaudit-Rahmenwerk beschreiben, wie eine umfassende Erstmusterdokumentation aussehen sollte. Die ISA-Automatisierungsstandards decken die Anforderungen an die Rückverfolgbarkeit in der vorgelagerten Lieferkette ab, die die Dokumentation für sicherheitskritische oder regulierte Anwendungen erfüllen muss.
Hinweis zum Zertifizierungsumfang
Das Qualitätssystem von FRIMA ist nach ISO 9001:2015 zertifiziert und erfüllt die Anforderungen der IATF 16949:2016 für Anwendungen in der Automobilindustrie. Die ISO 9001-Zertifizierung deckt den Dokumentationsrahmen ab; die IATF 16949-Zertifizierung deckt die fahrzeugspezifischen Anforderungen an Rückverfolgbarkeit und Prozesskontrolle ab. Für einen Automatisierungsintegrator, dessen Teile nicht in der Automobilindustrie eingesetzt werden, ist der ISO 9001-Rahmen ausreichend. Für einen Integrator, der Endkunden in der Automobilindustrie beliefert, ist die IATF 16949-Dokumentation erforderlich und sollte im Vorfeld angefordert werden. Die Übersicht des IATF 16949-Standards durch IATF Global Oversight und die Managementsystemzertifizierung der BSI Group bilden den branchenübergreifenden Zertifizierungsrahmen.
Häufig gestellte Fragen
Welche Toleranz sollte ich bei einem CNC-Bauteil für einen Industrieroboterarm angeben?
Die Toleranz eines CNC-Roboterarm-Bauteils hängt von der jeweiligen Schnittstelle ab. Bei Strukturbauteilen (Grundplatten, Halterungen, Rahmen), die ausschließlich mit Schraub- oder Schweißverbindungen interagieren, ist in der Regel eine Toleranz von ± 0,05 mm ausreichend. Für Bewegungsschnittstellen, bei denen das Bauteil mit Lagern, Kugelgewindetrieben oder Linearführungen in Eingriff kommt, ist ein Bereich von ± 0,01 bis ± 0,02 mm optimal. Für Präzisionspassflächen, die die Positionsgenauigkeit des Roboters bestimmen (Zahnradsitze, Encoderhalterungen, Servobefestigungsflächen), ist eine Toleranz von ± 0,005 mm üblich. Eine geringere Toleranz als ± 0,005 mm erfordert die Bearbeitung des Bauteils auf einer Langdrehmaschine oder durch Feinschleifen, was die Stückkosten um das Zwei- bis Fünffache erhöht.
Welche Oberflächenbeschaffenheit eignet sich für eine Aluminium-Roboterarmhalterung im Vergleich zu einem Stahllagergehäuse?
Aluminium-Roboterarmhalterungen benötigen typischerweise eine Oberflächenrauheit von Ra 1,6 bis Ra 3,2 Mikrometer (Standard-Rohschnitt). Dieser Rohschnitt ist ausreichend, da die Halterung nicht an einer anderen Oberfläche entlanggleitet und das Erscheinungsbild für die meisten Anwender akzeptabel ist. Stahllagergehäuse benötigen typischerweise eine Oberflächenrauheit von Ra 0,4 bis Ra 0,8 Mikrometer am Lagersitz, da dieser die Kontaktfläche zum Lageraußendurchmesser bildet und jede Oberflächenrauheit über 0,8 Mikrometer bei hohen Drehzahlen messbare Vibrationen verursacht. Teile, die mit Dichtungen oder O-Ringen in Kontakt kommen, benötigen speziell an der Dichtfläche eine Oberflächenrauheit von Ra 0,4 bis Ra 0,8 Mikrometer.
Wie hoch ist die realistische Mindestbestellmenge für ein kundenspezifisches CNC-Teil bei einem chinesischen Lieferanten?
Für ein kundenspezifisches CNC-Teil Da keine vorhandenen Werkzeuge vorhanden sind (das Teil muss von Grund auf programmiert werden), liegt die realistische Mindestbestellmenge bei einem chinesischen Lieferanten bei 1 bis 10 Stück für einen Prototyp, 10 bis 100 Stück für eine Vorserie, 100 bis 500 Stück für eine erste Produktionsserie und 500 bis 1.000 Stück für eine laufende Produktion. Die Mindestbestellmenge ergibt sich aus den Programmierkosten (typischerweise 50 bis 200 USD pro Teil für 3-Achs-Fräsen, 100 bis 400 USD für 5-Achs-Fräsen, 200 bis 600 USD für Mehrspindel-Langdrehmaschinen) zuzüglich der Kosten für die Erstmusterprüfung (typischerweise 100 bis 300 USD pro Teil). Bei weniger als 10 Stück werden die Stückkosten hauptsächlich durch die Programmierung und die Prüfung bestimmt, weniger durch das Rohmaterial und die Maschinenlaufzeit.
Welches Bearbeitungsverfahren sollte ich für ein Robotergelenkbauteil mit komplexen gekrümmten Oberflächen wählen?
Ein Robotergelenk mit komplexen, gekrümmten Oberflächen ist die typische Anwendung für die simultane 5-Achs-Bearbeitung. Diese ermöglicht es dem Schneidwerkzeug, das Werkstück in einer einzigen Aufspannung aus jedem beliebigen Winkel zu bearbeiten. Dadurch wird die gekrümmte Oberfläche in einem einzigen Schnitt anstatt in mehreren indexierten Aufspannungen erzeugt. Die Vorteile sind engere Toleranzen des gekrümmten Profils (± 0,005 mm gegenüber ± 0,02 mm bei einem 3-Achs-Schlichtgang), eine bessere Oberflächengüte (Ra 0,4 bis Ra 0,8 µm auf der gekrümmten Oberfläche) und kürzere Zykluszeiten (typischerweise 30 bis 50 Prozent kürzer als bei einem indexierten 3-Achs-Verfahren). Der Nachteil liegt in der höheren Programmierkomplexität und den höheren Maschinenkosten; der Betrieb einer 5-Achs-Maschine kostet das Zwei- bis Dreifache einer 3-Achs-Maschine.
Wann ist es sinnvoll, bei einem Automatisierungsbauteil von der CNC-Bearbeitung auf das Spritzgießen umzusteigen?
Der Break-Even-Punkt für ein Automatisierungsteil liegt typischerweise zwischen 1.000 und 5.000 Stück, abhängig von der Teilegeometrie und den erforderlichen Toleranzen. Bei 1.000 bis 5.000 Stück ist CNC-gefrästes Aluminium oder Kunststoff meist die kostengünstigere Option, da sich die Werkzeugkosten bei dieser geringen Stückzahl amortisieren. Ab 5.000 Stück ist Spritzguss die kostengünstigere Option, da die Bearbeitungskosten pro Stück typischerweise das 5- bis 20-Fache der Spritzgusskosten pro Stück betragen. Unter 1.000 Stück ist CNC-Bearbeitung immer die richtige Wahl, da sich die Werkzeugkosten nicht amortisieren. Ein hybrider Ansatz besteht darin, für die ersten 50 bis 200 Stück CNC-gefräste Prototypen zu verwenden, das Design im Feld zu validieren und dann für die Serienproduktion auf Spritzguss umzusteigen.
Welche Dokumentation sollte ein CNC-Lieferant für die Erstmusterprüfung eines Automatisierungsintegrators bereitstellen?
Ein CNC-Lieferant für einen Automatisierungsintegrator sollte für die Erstmusterprüfung fünf Dokumente vorlegen: (1) das Werkstoffzeugnis (Werkszeugnis oder Chargenzertifikat mit Angabe der Legierung, des Härtegrades und der chemischen Zusammensetzung), (2) den Maßprüfbericht (Koordinatenmess- oder Handmessdaten, die die Ist-Maße im Vergleich zu den Zeichnungstoleranzen aufzeigen), (3) den Oberflächengütebericht (Ra-Werte an festgelegten Stellen), (4) die Konformitätsbescheinigung (eine einseitige Erklärung, dass die Teile gemäß Zeichnung gefertigt wurden und die vorgegebenen Anforderungen erfüllen) und (5) den Prozessfähigkeitsindex (Cpk) für alle kritischen Maße, sofern der Lieferant genügend Teile gefertigt hat, um diesen zu berechnen.
