Fabricación de chapa metálica

0101
sí1

Conceptos básicos de la fabricación de chapa metálica

La fabricación de chapa metálica transforma piezas planas de metal en componentes tridimensionales funcionales mediante una secuencia de operaciones controladas de remoción de material y conformado. A diferencia del mecanizado sustractivo, que corta a partir de un bloque sólido, el trabajo de chapa metálica conserva el espesor uniforme del material base, al tiempo que crea geometrías complejas mediante plegado, corte y unión.

Entre los componentes típicos de chapa metálica se incluyen carcasas para equipos, bastidores de máquinas, soportes de montaje, protecciones, piezas para transportadores, carcasas eléctricas y paneles estructurales. El proceso es altamente versátil y permite la fabricación de todo tipo de componentes, desde piezas sencillas de una sola curvatura hasta complejos conjuntos soldados con múltiples características. En FRIMA, nuestro equipo de ingeniería revisa cada proyecto para garantizar su viabilidad de fabricación antes de la producción, asegurando así un diseño óptimo, rentabilidad y precisión dimensional.

¿Listo para convertir tus ideas en realidad?

Ponga sus piezas en producción hoy mismo con nuestros servicios avanzados de fabricación de chapa metálica. Nuestra tecnología de vanguardia, nuestro equipo altamente cualificado y nuestro compromiso con la precisión garantizan que sus diseños se transformen en componentes de alta calidad. Tanto si necesita crear prototipos como si busca producir en volumen, estamos preparados para satisfacer sus necesidades de mecanizado.

Sube tus dibujos

Fabricación de chapa metálica a medida con precisión, desde el prototipo hasta la producción.

La fabricación de chapa metálica es un proceso fundamental que da forma a láminas delgadas de metal para crear componentes, carcasas, marcos y piezas estructurales a medida mediante operaciones de corte, doblado, conformado y unión. Como uno de los métodos de fabricación más utilizados en todos los sectores industriales, ofrece una excepcional relación resistencia-peso, flexibilidad de diseño y rentabilidad tanto para la producción a medida en pequeñas cantidades como para la producción en serie en grandes volúmenes.
En FRIMA, ofrecemos servicios completos de fabricación de chapa metálica, respaldados por equipos CNC, personal altamente cualificado y un sistema de gestión de calidad conforme a la norma ISO 9001. Desde soportes y paneles sencillos hasta carcasas complejas y conjuntos soldados, fabricamos piezas de chapa metálica a medida, adaptadas a sus planos y requisitos de rendimiento. Gracias a nuestras capacidades complementarias de mecanizado CNC, acabado superficial y montaje, ofrecemos soluciones integrales que eliminan la necesidad de múltiples proveedores y optimizan su flujo de trabajo.

Nuestras capacidades de fabricación de chapa metálica

FRIMA dispone de una completa gama de equipos propios para el procesamiento de chapa metálica, capaces de manejar una amplia variedad de tamaños de piezas, niveles de complejidad y volúmenes de producción.

Proceso

Detalles de la capacidad

Aplicaciones típicas

Corte láser de fibra CNC

Corte de contorno de alta precisión para láminas de hasta 20 mm de espesor; bordes limpios y sin rebabas con mínima distorsión térmica.

Perfiles complejos, recortes, paneles perforados, piezas en bruto a medida.

Plegado con prensa plegadora CNC

Doblado programable multieje, longitud de doblado de hasta 3000 mm; precisión angular ±0,5°.

Cajas, soportes, marcos, paneles conformados, piezas de canal en U

Estampado y troquelado

Estampado progresivo y de una sola etapa para producción de volumen medio a alto.

Soportes, clips, paneles y piezas de formato estándar de gran volumen

Soldadura

Soldadura TIG, MIG, por puntos y láser; disponible para acero, acero inoxidable y aluminio.

Bastidores soldados, cerramientos, conjuntos estructurales, componentes sellados

Remachado e inserción de sujetadores

Remachado a presión, remachado ciego e inserción de tuercas, espárragos y separadores.

Piezas listas para ensamblar, componentes del chasis, herrajes de montaje

Desbarbado y pulido

Desbaste de bordes, rectificado de superficies, cepillado y acabado de grano.

Bordes lisos y seguros; acabado superficial cosmético uniforme

Ensamblaje de hardware

Instalación de bisagras, pestillos, juntas y componentes electrónicos.

Armarios, gabinetes y carcasas para equipos completamente ensamblados.

Tolerancias para el servicio de fabricación de chapa metálica

Característica Tolerancia
Características cortadas con láser ±0,1 mm
Ángulos de curvatura ±0,5°
Para aplicaciones de precisión, se pueden solicitar tolerancias más estrictas.

Materiales disponibles para la fabricación de chapa metálica

Trabajamos con una amplia gama de chapas metálicas ferrosas y no ferrosas para satisfacer sus requisitos de resistencia, resistencia a la corrosión, peso y coste. Si necesita un material a medida, póngase en contacto con nosotros. info@frimaparts.com.

Material

Propiedades clave y aplicaciones típicas

Acero laminado en frío (CRS)

Alta resistencia y excelente conformabilidad a un precio competitivo. Ampliamente utilizado en estructuras, soportes, chasis de equipos y componentes industriales en general.

Acero laminado en caliente (HRS)

Disponible en calibres más gruesos con buena resistencia estructural. Adecuado para soportes de alta resistencia, bases de maquinaria y estructuras portantes.

Acero inoxidable

Excelente resistencia a la corrosión y facilidad de limpieza. Ideal para equipos de procesamiento de alimentos, carcasas de dispositivos médicos, cerramientos para exteriores y componentes sanitarios.

Aluminio

Ligero y con buena resistencia a la corrosión. Se utiliza habitualmente en carcasas electrónicas, piezas aeroespaciales, componentes de disipación de calor y equipos portátiles.

Acero galvanizado

Protección anticorrosión integrada mediante recubrimiento de zinc. Se utiliza en armarios exteriores, envolventes de telecomunicaciones, componentes de climatización y piezas estructurales propensas a la corrosión.

Cobre y latón

Excelente conductividad eléctrica y térmica. Se utiliza en componentes eléctricos, barras colectoras, intercambiadores de calor y piezas decorativas.

Acabados superficiales disponibles para chapa metálica

Los acabados superficiales se aplican después del mecanizado y pueden modificar el aspecto, la rugosidad superficial, la dureza y la resistencia química de las piezas producidas.

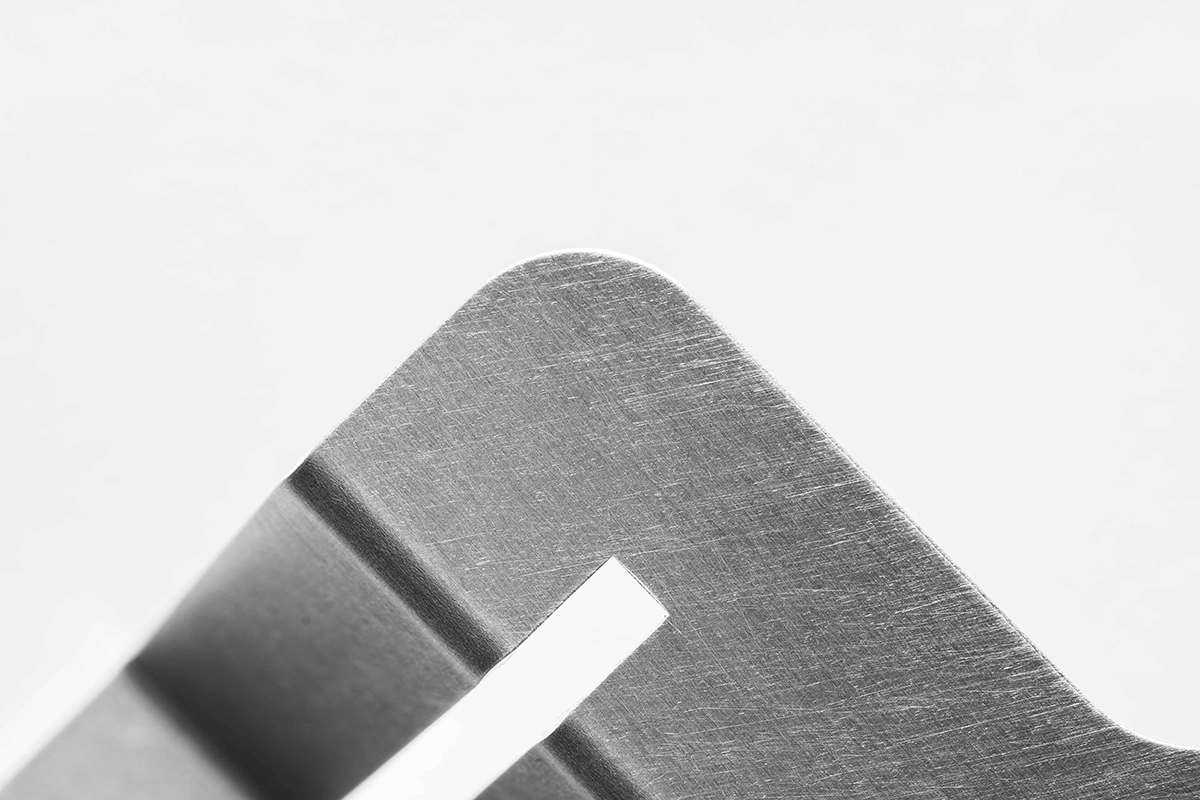

1

Estándar

Este es nuestro acabado estándar. Las piezas se entregan cortadas y dobladas, sin ningún tratamiento adicional. Los bordes afilados se han desbarbado para facilitar su manipulación.

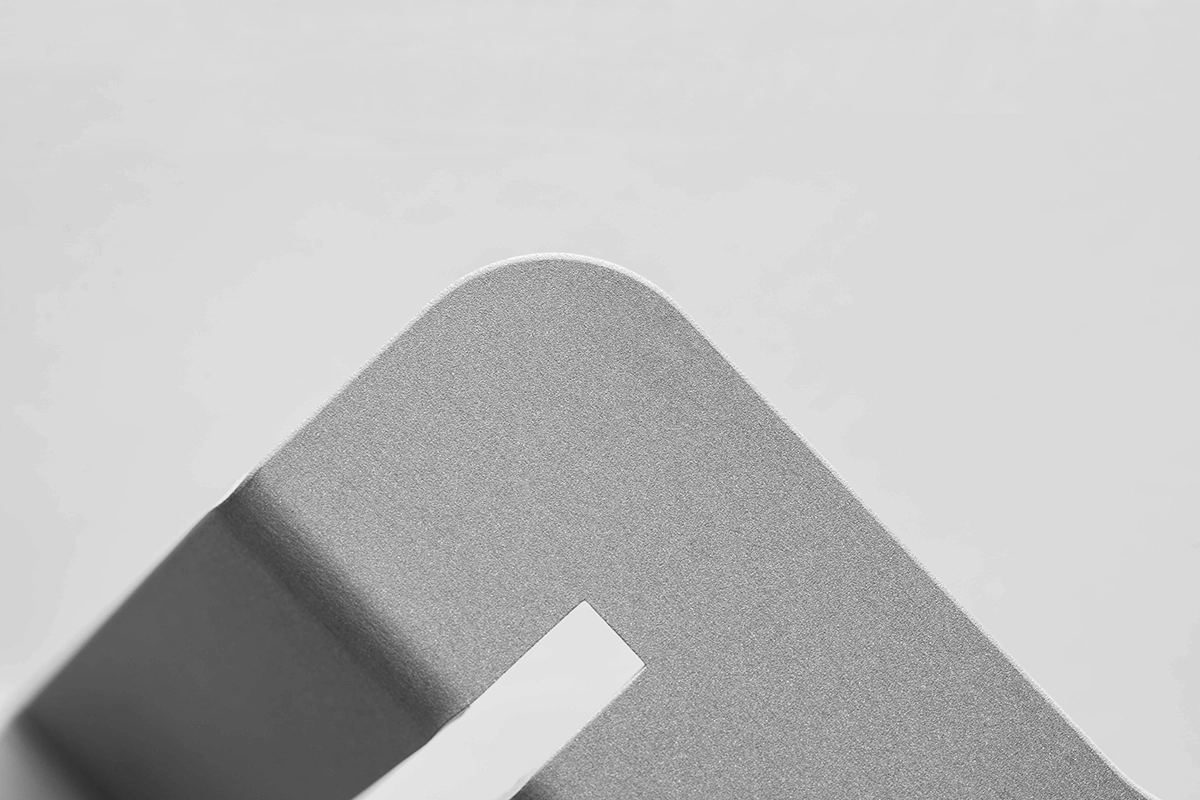

2

Granallado

Las piezas se someten a un proceso de granallado con microesferas de vidrio, lo que da como resultado una textura granulada. Los bordes afilados se redondean y se eliminan las rebabas para un manejo seguro.

3

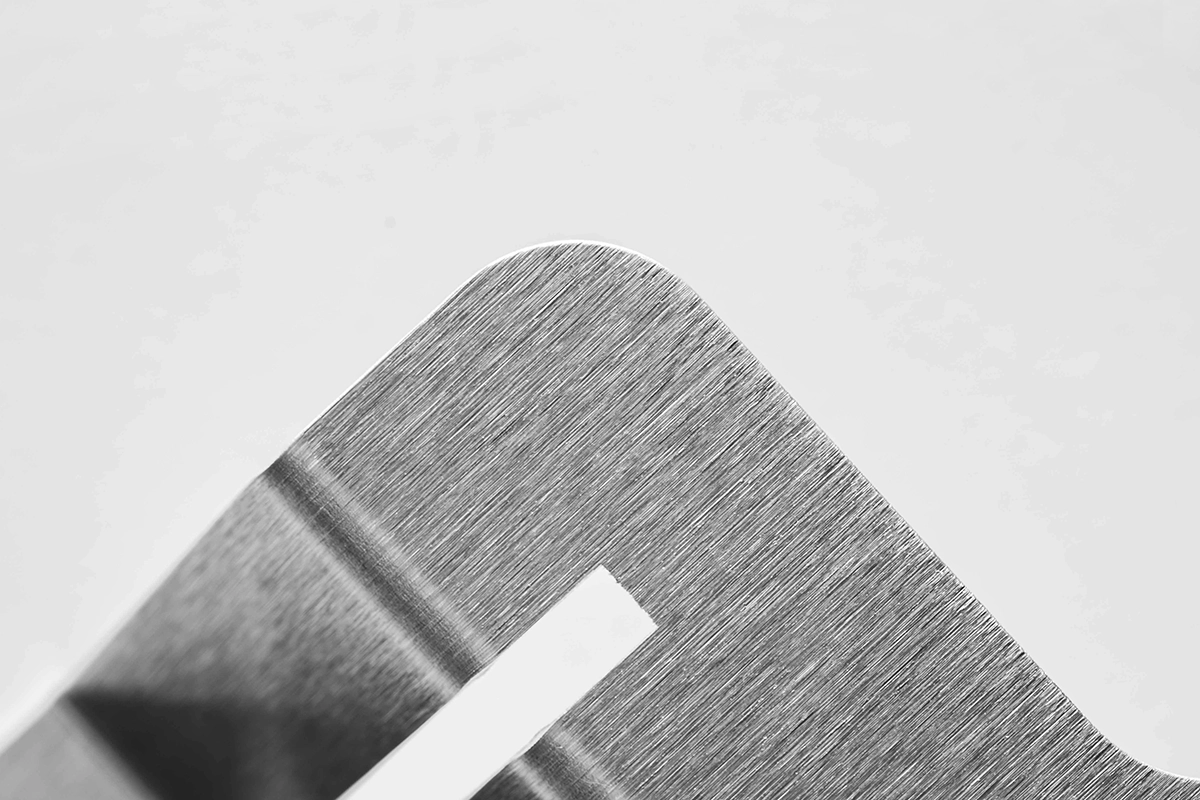

Cepillado

Tras el corte y el doblado, las piezas se cepillan manualmente con lija de grano 180. Los bordes afilados se redondean y desbarban para un manejo seguro. Ideal para reducir la rugosidad superficial de la pieza.

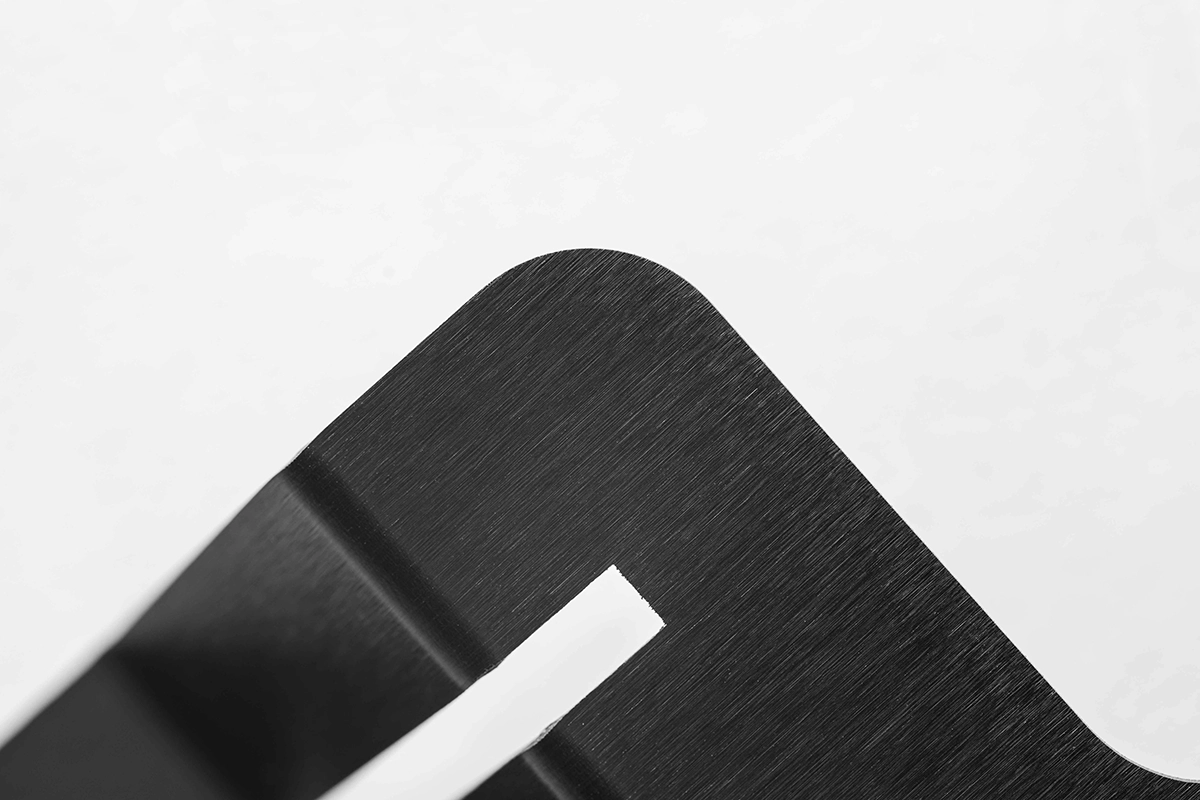

4

Cepillado + anodizado tipo II

Las piezas se sumergen en un baño de anodizado (tipo II) después del cepillado manual. Ideal para aumentar la resistencia a la corrosión de la pieza. Ideal para aumentar la resistencia a la corrosión de la pieza. Los bordes afilados se redondean y desbarban para un manejo seguro.

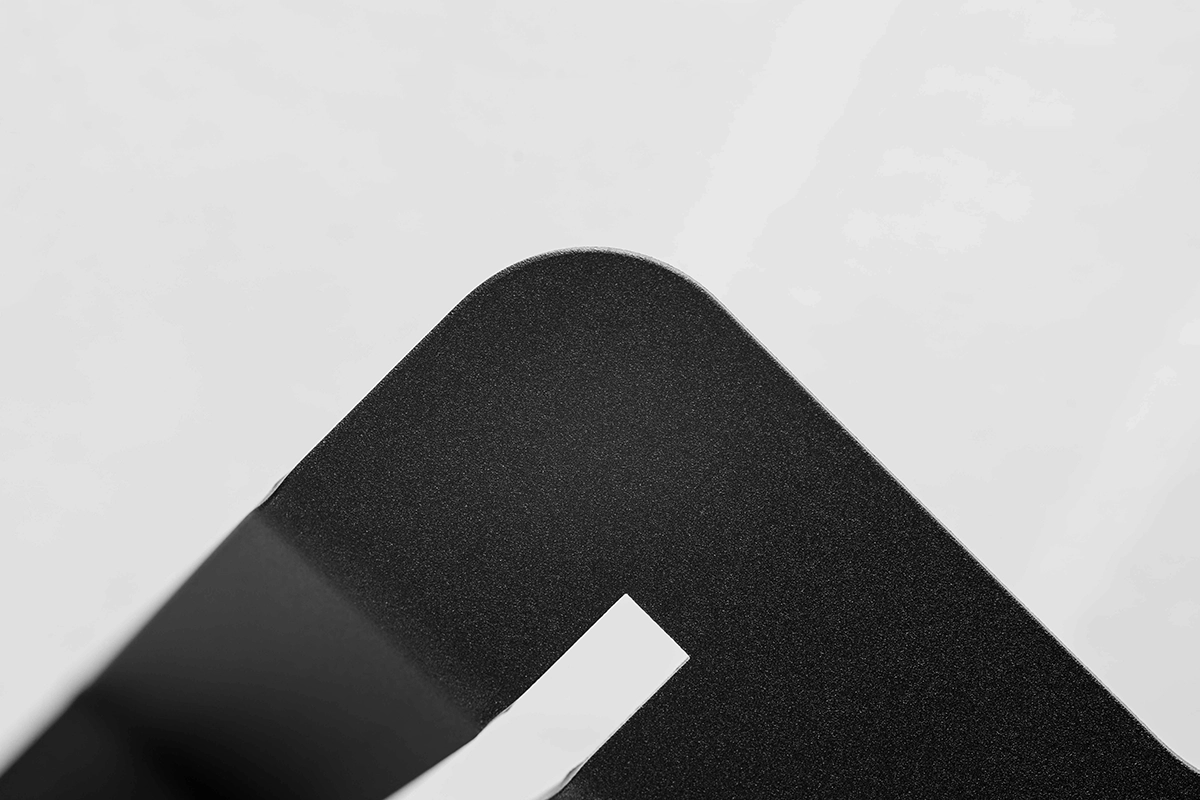

5

Granallado + Anodizado tipo II

Tras el granallado, las piezas se sumergen en un baño de anodizado (tipo II). Este proceso es ideal para aumentar la resistencia a la corrosión. Los bordes afilados se redondean y desbarban para facilitar su manipulación segura.

6

Anodizado tipo III (recubrimiento duro)

Las piezas se sumergen en un baño de anodizado (tipo III) inmediatamente después de su fabricación. Ideal para mejorar la resistencia a la corrosión y al desgaste de los componentes. Los bordes afilados se redondean y desbarban para facilitar su manipulación segura.

7

Recubrimiento en polvo

La capa de recubrimiento en polvo se aplica inmediatamente después de la fabricación. Los bordes afilados se redondean y desbarban para un manejo seguro.

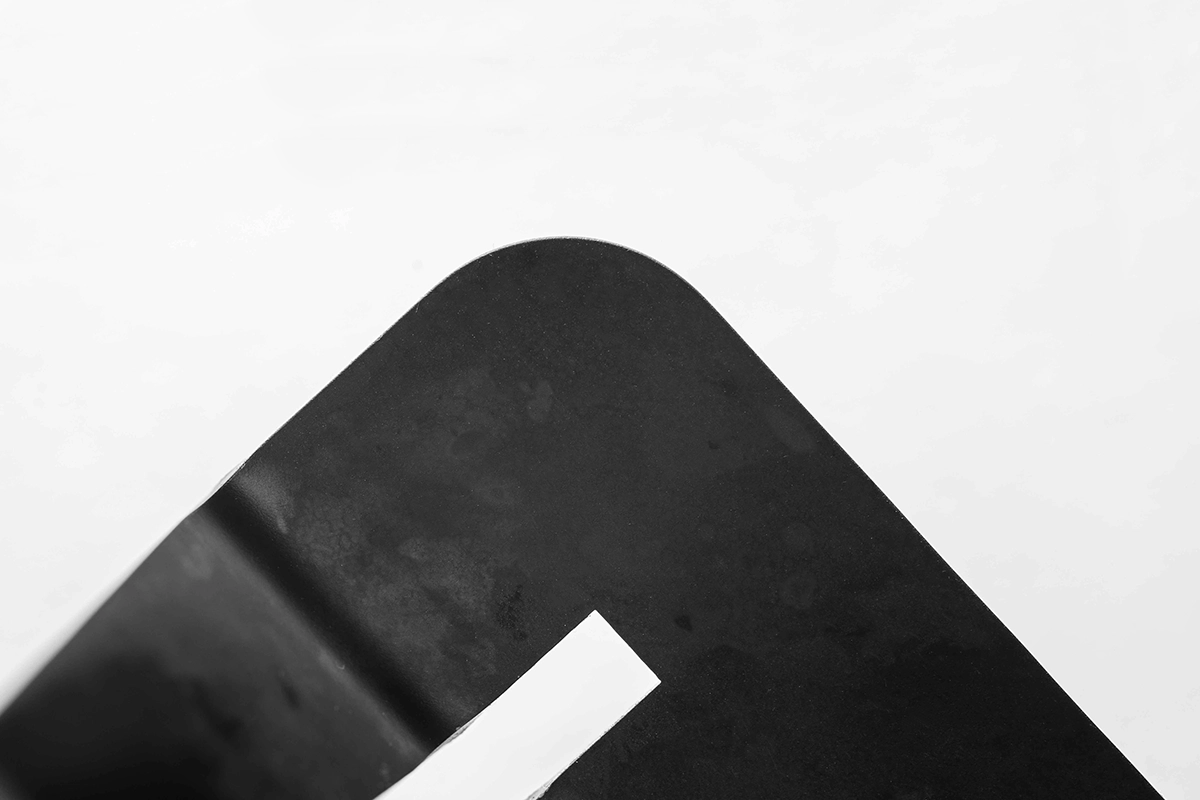

8

Óxido negro

Las piezas se sumergen en un baño de óxido negro después de su fabricación. Este proceso es ideal para mejorar la resistencia a la corrosión y minimizar el reflejo de la luz en los componentes de acero. Los bordes afilados se redondean y desbarban para facilitar su manipulación segura.

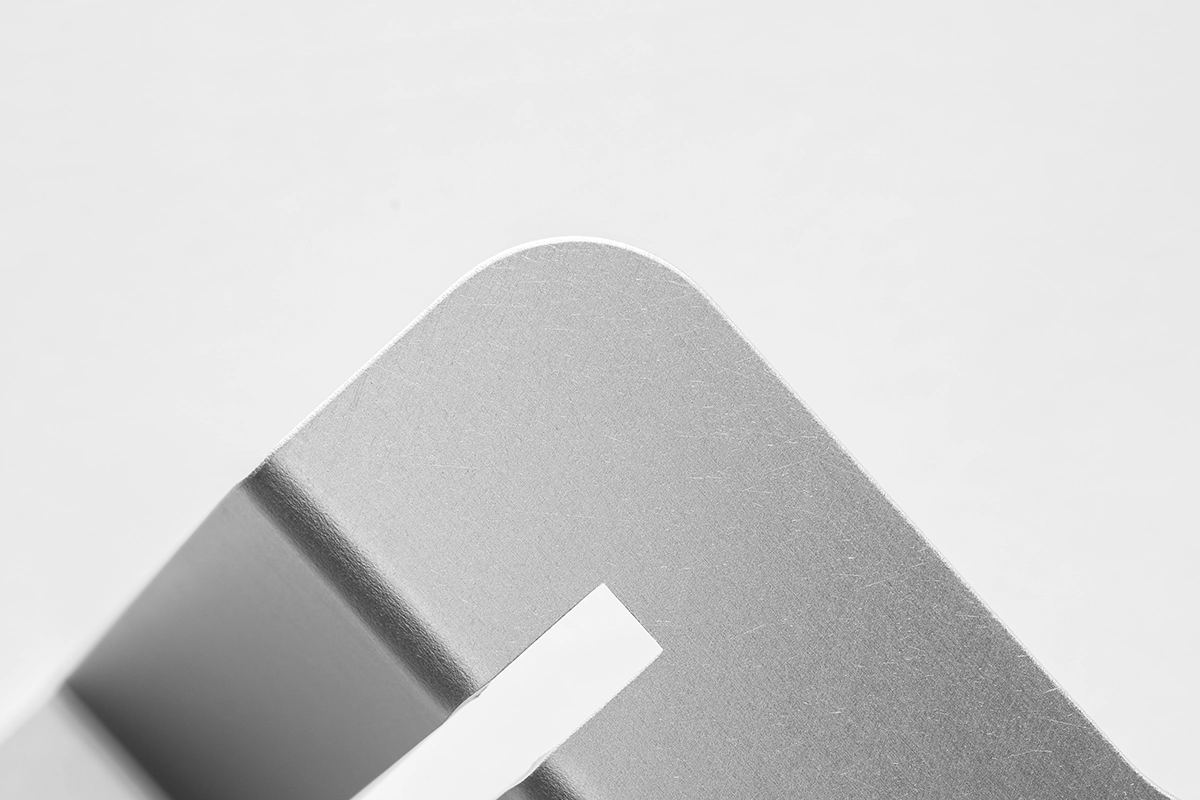

9

Recubrimiento de conversión de cromato

Las piezas se sumergen en un baño de alodina inmediatamente después de su fabricación. Ideal para aumentar la resistencia a la corrosión de la pieza manteniendo sus propiedades conductoras. Cumple con la normativa RoHS. Los bordes afilados se redondean y desbarban para una manipulación segura.

Ventajas de la fabricación de chapa metálica a medida
La fabricación de piezas de chapa metálica ofrece ventajas únicas que la convierten en la opción preferida para una amplia gama de aplicaciones de componentes industriales.

Alta resistencia y rigidez estructural

Las piezas de chapa metálica mantienen un espesor de material uniforme y ofrecen una excelente resistencia a la torsión y al impacto, lo que las hace adecuadas para estructuras portantes, cerramientos protectores y protecciones de seguridad.

Flexibilidad de diseño

El proceso admite una amplia gama de geometrías, incluidas formas curvas, rejillas, avellanados, insertos roscados y conjuntos soldados, lo que permite soluciones altamente personalizadas para necesidades específicas de los equipos.

Producción rentable

Gracias a sus bajos costes de utillaje y a la alta utilización del material, la fabricación de chapa metálica ofrece una gran rentabilidad para la creación de prototipos, proyectos personalizados de lotes pequeños y series de producción de volumen medio.

Repetibilidad consistente

Los procesos de corte y doblado controlados por CNC ofrecen resultados idénticos en todos los lotes de producción, lo que garantiza una intercambiabilidad fiable para las piezas de repuesto y los programas de producción en serie.

Prototipado rápido y rápido

Para la mayoría de los proyectos de chapa metálica no se requiere utillaje especializado. Los prototipos se pueden producir directamente a partir de archivos CAD en cuestión de días, lo que acelera los ciclos de desarrollo de productos y validación de diseño.

Construcción ligera

En comparación con las piezas macizas fundidas o mecanizadas, los componentes de chapa metálica ofrecen una alta resistencia con un peso menor, lo que contribuye a reducir el peso de los equipos y a alcanzar los objetivos de eficiencia energética.

¿Por qué elegir FRIMA para sus proyectos de chapa metálica?

  • Precisión y calidad inquebrantables

    La precisión está presente en cada etapa de la fabricación. Desde la exactitud del corte láser hasta la uniformidad del ángulo de plegado y la calidad de la soldadura, mantenemos estrictos controles de proceso para garantizar que cada pieza cumpla o supere las especificaciones de su plano.

  • Capacidades internas integradas

    Además del trabajo con chapa metálica, ofrecemos servicios complementarios de mecanizado CNC, tratamiento de superficies y montaje final, todo en un mismo lugar. Tendrá un único punto de contacto para la entrega completa de componentes, lo que reduce los costes de coordinación y los riesgos relacionados con la calidad.

  • Equipos de producción avanzados

    Invertimos en equipos modernos de fabricación CNC, que incluyen cortadoras láser de fibra, prensas plegadoras servoeléctricas y sistemas de soldadura de precisión para ofrecer alta precisión, producción eficiente y calidad de piezas uniforme.

  • Ingeniería y mano de obra con experiencia

    Nuestro equipo de ingenieros y fabricantes expertos aporta años de experiencia en el sector a cada proyecto. Ofrecemos asesoramiento proactivo en diseño para la fabricación (DFM) para ayudarle a optimizar el diseño de las piezas en términos de facilidad de fabricación, coste y rendimiento.

  • Volúmenes de producción escalables

    Apoyamos cada etapa del ciclo de vida de su producto: desde la creación de prototipos de una sola pieza para la validación del diseño, hasta la producción de equipos personalizados en lotes pequeños, pasando por programas de fabricación en serie continuos.

  • Gestión rigurosa de la calidad

    Nuestros procesos de producción cumplen con los estándares de gestión de calidad ISO 9001. Cada pedido incluye documentación de inspección y ofrecemos soporte para los requisitos de informes de calidad personalizados de las industrias reguladas.

Industrias y aplicaciones
Nuestros componentes de chapa metálica a medida dan servicio a una amplia gama de industrias donde la precisión, la durabilidad y el rendimiento fiable son esenciales.

Electrónica y telecomunicaciones

Chasis para servidores, bastidores para equipos, gabinetes para fuentes de alimentación, gabinetes de telecomunicaciones para exteriores, componentes de protección térmica.

Medicina y atención sanitaria

Carcasas para dispositivos médicos, bastidores para equipos, estaciones de trabajo sanitarias, cerramientos para instrumentos de diagnóstico, componentes para salas blancas.

Automatización industrial

Protectores de máquinas, componentes de transportadores, bastidores de equipos, bases de fijación, carcasas de paneles de control.

Automoción y transporte

Soportes de carrocería, carcasas de equipos a bordo, soportes de mazos de cables, paneles estructurales interiores.

Aeroespacial y Defensa

Carcasas para equipos, soportes de montaje, paneles estructurales, cubiertas protectoras, componentes de chasis de aviónica.

Alimentos y envases

Carcasas de equipos de procesamiento, piezas de cintas transportadoras, componentes de máquinas de llenado, superficies de trabajo sanitarias.

Energía e iluminación

Estructuras de montaje para paneles solares, luminarias, armarios de distribución eléctrica, componentes para equipos de energías renovables.
Preguntas frecuentes (FAQ) sobre la fabricación de láminas metálicas

¿Qué tolerancias se pueden lograr en la fabricación de chapa metálica?

Las tolerancias de producción estándar son de ±0,1 mm para las piezas cortadas con láser y de ±0,5° para los ángulos de plegado. Se pueden lograr tolerancias más estrictas para aplicaciones de precisión mediante controles de proceso adicionales; por favor, especifique sus requisitos al enviar sus planos.

¿Es la fabricación de piezas de chapa metálica adecuada para la creación de prototipos?

Sí. La fabricación de chapa metálica es ideal para la creación de prototipos, ya que no requiere herramientas complejas. Podemos producir prototipos individuales o en pequeñas series directamente a partir de sus archivos CAD, generalmente en un plazo de 5 a 10 días hábiles, lo que permite una validación de diseño rápida y rentable.

¿Qué grosores de láminas puede procesar?

Procesamos láminas con espesores que van desde 0,5 mm hasta 20 mm, según el material y el proceso. Para proyectos específicos, podemos trabajar con materiales más gruesos; póngase en contacto con nuestro equipo de ingeniería para obtener más información.

¿Qué formatos de archivo aceptan para proyectos de chapa metálica?

Aceptamos todos los formatos CAD comunes, incluidos STEP, IGES, SolidWorks, AutoCAD DWG y DXF. También podemos trabajar a partir de planos de fabricación detallados en 2D o muestras físicas para proyectos de ingeniería inversa.

¿Pueden ofrecer el acabado de superficies junto con la fabricación?

Sí. Ofrecemos una gama completa de tratamientos superficiales gestionados internamente, que incluyen recubrimiento en polvo, pintura líquida, anodizado, galvanizado, cepillado, granallado y pasivación, para que reciba piezas totalmente acabadas y listas para instalar.

¿Ofrecen servicios de montaje para conjuntos de chapa metálica?

Por supuesto. Ofrecemos servicios completos de ensamblaje, incluyendo la instalación de componentes, el subensamblaje y el ensamblaje final de productos de chapa metálica. Gracias a nuestra capacidad de mecanizado CNC, podemos entregar conjuntos electromecánicos totalmente integrados, listos para su uso final.
