Noticias del sector
¿Cuál es el mejor proceso de tratamiento superficial para piezas de cobre mecanizadas por CNC?
2026-07-07
Introducción: Por qué el tratamiento superficial de los componentes de cobre determina directamente la vida útil y el rendimiento del producto.
El cobre es el material predilecto para muchos componentes críticos debido a su excepcional conductividad eléctrica y térmica, así como a su excelente maleabilidad. Sin embargo, el cobre tiene una debilidad inherente: se oxida y decolora con mucha facilidad en contacto con el aire, y presenta baja dureza superficial y escasa resistencia al desgaste. Sin duda, usted se habrá encontrado con problemas de oxidación o falta de durabilidad en componentes de cobre. Por lo tanto, elegir el tratamiento superficial adecuado es fundamental.
Sin tratamiento superficial, los componentes de cobre perderán su brillo y se oscurecerán gradualmente en cuestión de semanas en condiciones normales; el uso prolongado incluso puede provocar la formación de cardenillo. Esto no solo afecta su apariencia, sino que, en ciertos casos, también puede reducir la conductividad eléctrica, perjudicar la soldabilidad y acelerar el desgaste. Para aplicaciones como contactos electrónicos de alta gama, conectores de RF y bujes de precisión, El tratamiento de la superficie no es simplemente un extra opcional, sino un proceso necesario para garantizar el rendimiento y la durabilidad de los componentes.
Para Componentes de cobre mecanizados por CNC Entre los procesos de tratamiento superficial más comunes y eficaces se incluyen el niquelado, el niquelado químico y el cromado. Estos procesos previenen la oxidación y mejoran la resistencia al desgaste, lo cual es fundamental dado que el cobre tiende a perder su brillo.
Sin embargo, muchos ingenieros suelen confundirse al seleccionar un proceso de tratamiento superficial: ¿cuál es la diferencia entre el niquelado y el cromado? ¿En qué se diferencia el niquelado químico del niquelado electrolítico? ¿En qué circunstancias se debe utilizar el estañado o el chapado en oro? Elegir el proceso incorrecto puede resultar en un desperdicio de dinero o en no lograr el efecto protector esperado.
Cada proceso tiene sus ventajas y desventajas. Pero no se preocupe, le explicaremos todo en detalle para que pueda tomar una decisión informada. Comencemos analizando algunas preguntas frecuentes sobre los procesos de tratamiento superficial y su relación con los componentes de cobre. Esto le ayudará a comprender por qué ciertos tratamientos superficiales son más adecuados para este material. En este artículo, exploraremos las mejores soluciones para proteger y mejorar el rendimiento de los componentes de cobre. Gracias a la dilatada experiencia práctica de FRIMA en el mecanizado y tratamiento superficial de componentes de cobre, le ayudaremos a seleccionar la solución más adecuada para su proyecto.
Primero, aclaremos esto: la maquinabilidad del cobre en sí y la calidad superficial básica.
Antes de hablar del tratamiento superficial, echemos un vistazo a las características de mecanizado del propio cobre, ya que la calidad de la superficie de la pieza en bruto afecta directamente al resultado del tratamiento superficial final.
Comparación de la maquinabilidad de los grados de cobre más comunes
No todo el cobre es igual de fácil de mecanizar; elegir el grado adecuado puede reducir los costos y mejorar la calidad desde el principio. Según la experiencia de FRIMA, si la maquinabilidad es la consideración principal, cobre telurio C145 Es una excelente opción. Su maquinabilidad es de aproximadamente 80-90 % (en comparación, la maquinabilidad del latón de fácil mecanizado C36000 es del 100 %). Una pequeña cantidad de telurio (aproximadamente 0,5 %) marca una diferencia significativa; ayuda a que las virutas se rompan limpiamente en lugar de formar hebras largas y enredadas. Esto no solo se traduce directamente en un mejor acabado superficial mecanizado, sino que también prolonga la vida útil de la herramienta.
Otro grado común de cobre es C110 (cobre dúctil producido electrolíticamente)Es muy apreciado por su excelente conductividad eléctrica y térmica. Sin embargo, su maquinabilidad es considerablemente inferior, de tan solo un 20 %. Este cobre es viscoso y altamente dúctil; sin el uso de herramientas de corte afiladas y un refrigerante adecuado para el mecanizado de precisión, puede provocar fácilmente la acumulación de material en el filo de la herramienta y un acabado superficial deficiente.
Un grado adicional es C101 (cobre de alta conductividad libre de oxígeno)Su pureza es incluso mayor que la del C110 y ofrece una conductividad eléctrica superior, especialmente a bajas temperaturas. Sin embargo, al igual que el C110, su maquinabilidad es deficiente. Para aplicaciones que requieren la máxima conductividad eléctrica, el C101 sigue siendo la opción preferida a pesar de las dificultades que implica su mecanizado.
| Grado de cobre | Clasificación de maquinabilidad | Conductividad eléctrica | Características clave | Aplicaciones típicas |
| C145 Telurio Cobre | 80–90% | Bien | La adición de aproximadamente un 0,5 % de telurio mejora drásticamente la rotura de virutas; mayor vida útil de la herramienta; mejor acabado superficial. | Piezas complejas, producción en grandes volúmenes, componentes de precisión |
| Cobre C110 ETP | ~20% | Excelente | Cobre electrolítico de paso duro más común; conductividad eléctrica y térmica superior; tendencia a obstruirse y formar bordes acumulados. | Piezas eléctricas, disipadores de calor, barras colectoras, componentes simples |
| Cobre OFHC C101 | ~20% | Mejor | Máxima pureza; conductividad superior, especialmente a temperaturas criogénicas; maquinabilidad similar a la del C110. | Electrónica de alta gama, dispositivos de vacío, aplicaciones criogénicas |
En la práctica de fabricación de FRIMA, donde las piezas tienen geometrías complejas, se producen en grandes lotes y requieren una alta eficiencia de mecanizado, generalmente recomendamos el cobre telurio C145 como primera opción; su eficiencia de mecanizado es de 3 a 4 veces mayor que la del cobre puro y ofrece una calidad superficial más uniforme. El C110 o el C101 se seleccionan únicamente cuando la conductividad eléctrica es la prioridad absoluta.
¿Cuál es el acabado superficial estándar para las piezas de cobre mecanizadas por CNC?
En el mecanizado CNC, el término «acabado superficial estándar» se refiere normalmente al estado de la superficie de una pieza una vez finalizada la operación de corte, sin ningún proceso de acabado secundario. Esto se conoce comúnmente como acabado superficial «tal como se mecanizó».
La superficie de las piezas de cobre recién salidas de la máquina herramienta suele alcanzar una rugosidad superficial de alrededor de Ra 3,2 μm (125 μin), que es el estándar de la industria.
Sin embargo, dado que el cobre es un material relativamente blando con buena ductilidad, pueden surgir fácilmente problemas como desgarros superficiales, adherencia de herramientas y acumulación de filo si las herramientas de corte no están lo suficientemente afiladas o los parámetros se configuran incorrectamente, lo que conlleva un deterioro de la calidad de la superficie. CONGELARMediante la selección de herramientas especializadas para el mecanizado de cobre, la optimización de los parámetros de corte y el uso de refrigerantes adecuados, mantenemos de forma consistente el acabado superficial de los componentes de cobre mecanizados dentro del rango de Ra 1,6–3,2 μm, lo que sienta una base sólida para el tratamiento superficial posterior.
Si se requiere un acabado superficial superior (como Ra 0,8 μm o inferior), esto es difícil de lograr solo mediante fresado o torneado y generalmente requiere procesos de acabado secundarios como rectificado o pulido.

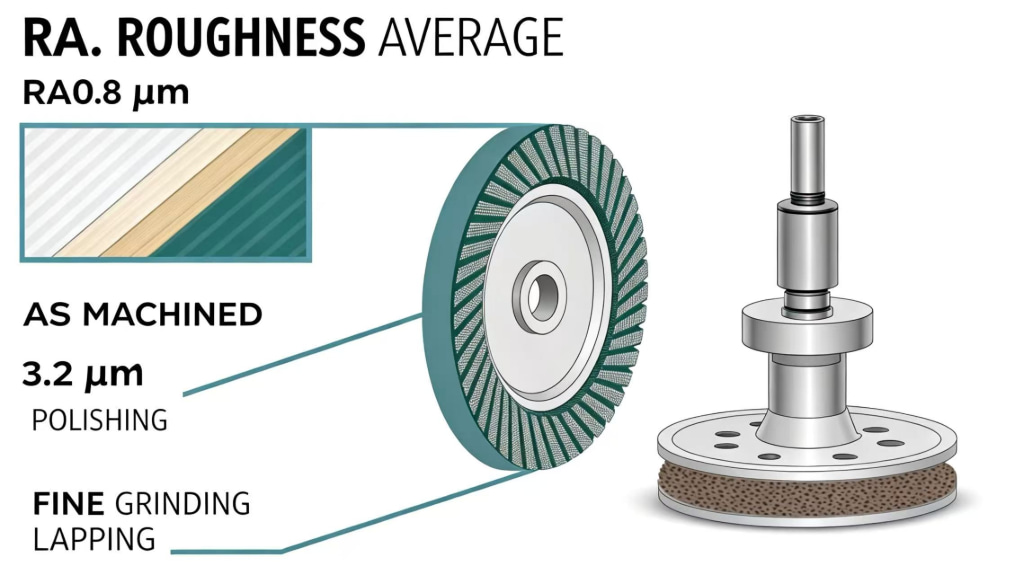

¿Qué es la rugosidad superficial RA 0.8?
Una rugosidad superficial de Ra 0,8 μm (micrómetros), equivalente a aproximadamente 32 μin (micropulgadas), indica una superficie muy lisa. Suele ser reflectante y requiere un procesamiento secundario, como rectificado, pulido o lapeado, para lograr el resultado deseado.
'Ra' representa el valor promedio de rugosidad y es el parámetro más utilizado para describir la textura o suavidad de una superficie. Por ejemplo, Ra 0,8 μm representa la media aritmética de los valores absolutos de las alturas del perfil a lo largo de la longitud de evaluación. Esto puede entenderse como el promedio de los picos y valles de la superficie. Una superficie con un Ra de 0,8 micrómetros (μm) es muy suave. Para ponerlo en perspectiva, la rugosidad superficial estándar posterior al mecanizado que mencionamos anteriormente suele ser de Ra 3,2 μm (125 μin). Por lo tanto, una superficie con un Ra de 0,8 μm es cuatro veces más suave.
En términos generales, es difícil lograr una rugosidad superficial de Ra 0,8 μm solo mediante fresado o torneado estándar, especialmente en materiales como el cobre. Por lo general, se requieren operaciones de mecanizado secundarias. Estas pueden incluir:
• Molienda fina: Utilizando una muela abrasiva para eliminar una pequeña cantidad de material, se consigue así una superficie lisa y precisa.
• Vueltas: Utilizando una pasta abrasiva fina entre la pieza y un disco de lapeado para lograr una planitud y suavidad muy elevadas.
• Pulido: utilizando abrasivos cada vez más finos, normalmente en una rueda de pulido, para crear una superficie similar a un espejo y altamente reflectante.
Un acabado superficial de Ra 0,8 μm ofrece una suavidad excepcional al tacto, casi sedosa. Visualmente, según el material y el proceso específico, puede presentar un aspecto semirreflectante o incluso altamente reflectante. Este nivel de acabado superficial se utiliza habitualmente en componentes que requieren buenas propiedades de sellado, baja fricción, alta resistencia a la fatiga o efectos estéticos específicos. En el caso de componentes de cobre, los contactos eléctricos de alto rendimiento o los elementos decorativos pueden requerir este acabado superficial.
Un acabado superficial de Ra 0,8 μm ofrece una suavidad excepcional al tacto, casi sedosa. Visualmente, según el material y el proceso específico, puede presentar un aspecto semirreflectante o incluso altamente reflectante. Este nivel de acabado superficial se utiliza habitualmente en componentes que requieren buenas propiedades de sellado, baja fricción, alta resistencia a la fatiga o efectos estéticos específicos. En el caso de componentes de cobre, los contactos eléctricos de alto rendimiento o los elementos decorativos pueden requerir este acabado superficial.
¿Por qué es esencial el tratamiento superficial para los componentes de cobre? Cuatro beneficios clave
Muchos clientes preguntan: dado que el cobre ya posee excelentes propiedades intrínsecas, ¿por qué gastar dinero extra en un tratamiento superficial? La respuesta reside en estos cuatro puntos:
1. Resistencia a la oxidación y la corrosión
Esta es la razón fundamental y crucial. A temperatura ambiente, el cobre reacciona con el oxígeno, el vapor de agua y los sulfuros presentes en el aire, decolorándose gradualmente o incluso desarrollando una capa de cardenillo (pátina). Este proceso de oxidación se acelera en ambientes húmedos o ricos en azufre. Un recubrimiento superficial adecuado aísla completamente el sustrato de cobre del entorno, garantizando una estabilidad a largo plazo tanto en apariencia como en rendimiento.
2. Mayor dureza superficial y resistencia al desgaste.
El cobre puro tiene baja dureza (aproximadamente HB 40-80) y escasa resistencia al desgaste. En aplicaciones que implican movimiento relativo o fricción, como bujes, contactos eléctricos y conectores, la superficie del cobre puro se desgasta rápidamente. Procesos como el niquelado o el cromado pueden aumentar la dureza superficial varias veces, incluso en un orden de magnitud, prolongando significativamente la vida útil del componente.
3. Mejoras funcionales
Los diferentes tratamientos superficiales confieren propiedades específicas a los componentes de cobre:
• Recubrimiento de estaño → Mejora la soldabilidad
• Baño de plata/oro → Reduce la resistencia de contacto y mejora el rendimiento a alta frecuencia
• Niquelado químico → Aumenta la dureza y la uniformidad del recubrimiento.
4. Mayor atractivo estético
Para las piezas decorativas de cobre expuestas, los recubrimientos como el níquel brillante, el cromo o el oro proporcionan un acabado duradero y lustroso que supera con creces el aspecto del cobre desnudo, que es propenso a la oxidación y la decoloración.
Explicación detallada de los seis procesos principales de tratamiento superficial para componentes de cobre.
A continuación, se presentan los seis procesos de tratamiento superficial para componentes de cobre que FRIMA recomienda con mayor frecuencia a sus clientes. Analizamos cada uno de ellos, considerando factores como el rendimiento de protección, la dureza, el coste y las aplicaciones adecuadas.
1. Niquelado (níquel electrolítico)
La solución de tratamiento de superficies más versátil y rentable para componentes de cobre.
Principio del proceso: Mediante electrólisis, se deposita una capa de níquel metálico sobre la superficie del componente de cobre.
Ventajas clave:
• Buena resistencia a la corrosión, previniendo eficazmente la oxidación y la decoloración del cobre.
• Alta dureza (HV 200–400), lo que mejora significativamente la resistencia al desgaste.
• Aspecto brillante y uniforme con buenas propiedades decorativas.
• Coste relativamente bajo, con un proceso maduro y estable.
• Puede servir como capa base para otros recubrimientos (por ejemplo, cromo, oro).
Limitaciones:
• La uniformidad del recubrimiento es generalmente moderada; el recubrimiento tiende a ser más delgado en agujeros profundos, ranuras y superficies internas complejas.
• El espesor del recubrimiento se ve afectado por la distribución de la corriente; se requiere un margen dimensional para piezas de dimensiones precisas.
• El níquel supone un riesgo de alergia por contacto y, por lo tanto, no es adecuado para productos médicos o prendas de vestir que entren en contacto directo con la piel.
Aplicaciones: Componentes estructurales generales, elementos de fijación, accesorios para válvulas, piezas decorativas y como capa base para otros procesos de recubrimiento.
2. Niquelado químico (níquel químico / ENP)
El proceso de tratamiento superficial preferido para componentes de cobre complejos y de precisión.
Principio del proceso: Mediante una reacción de reducción química, se deposita un recubrimiento de aleación de níquel-fósforo sobre la superficie del componente por autocatálisis, sin necesidad de corriente eléctrica.
Ventajas clave:
• Recubrimiento extremadamente uniforme: independientemente de la complejidad de la forma de la pieza (incluidos agujeros profundos, paredes internas y ranuras), el espesor del recubrimiento permanece casi totalmente constante, algo que el niquelado electrolítico no puede lograr.
• Alta dureza (HV 500–900, incluso mayor después del tratamiento térmico) y excelente resistencia al desgaste.
• Resistencia superior a la corrosión que el niquelado electrolítico, con baja porosidad.
• No requiere corriente eléctrica, lo que elimina el efecto de descarga corona y lo hace adecuado para componentes de precisión.
• El recubrimiento tiene una estructura amorfa, lo que puede mejorar el rendimiento de la soldadura fuerte en ciertas aplicaciones.
Limitaciones:
• Mayor coste que el níquel electrolítico (normalmente entre un 30 y un 80 por ciento más caro).
• Brillo ligeramente inferior al del níquel electrolítico; su aspecto es de un blanco plateado mate.
Aplicaciones: Componentes de precisión, piezas con geometrías complejas, componentes con cavidades internas o de gran diámetro, piezas con tolerancias estrictas y piezas que requieren alta resistencia al desgaste.
En FRIMA, casi siempre recomendamos el recubrimiento de níquel químico para componentes de cobre de precisión con tolerancias estrictas y estructuras complejas. Su uniformidad superior garantiza la máxima precisión dimensional, eliminando el problema de un recubrimiento más grueso en la circunferencia exterior y más delgado en el orificio interior.
3. Cromado
Una opción de primera calidad que ofrece alta dureza, alta resistencia al desgaste y un gran atractivo decorativo.
Principio del proceso: Normalmente, primero se aplica una capa base de níquel, seguida de una capa de cromo sobre el níquel. Se divide en dos categorías: cromo decorativo y cromo duro.
Ventajas clave:
• Dureza extremadamente alta (HV 800–1200) y excelente resistencia al desgaste.
• Excelente resistencia a la corrosión y buena estabilidad química
• Acabado tipo espejo con un atractivo decorativo excepcional.
• Bajo coeficiente de fricción, lo que proporciona una reducción eficaz de la fricción.
Limitaciones:
• Proceso complejo y de alto costo
• La uniformidad del recubrimiento es generalmente moderada; no es adecuado para formas extremadamente complejas.
• Los recubrimientos de cromo duro pueden presentar microfisuras; se requiere un espesor suficiente para proporcionar una protección completa.
• Los procesos con cromo hexavalente están sujetos a restricciones ambientales; en su lugar, ahora se utiliza ampliamente el cromo trivalente.
Aplicaciones:
• Cromo decorativo: componentes decorativos de alta gama, partes exteriores a la vista, accesorios de baño.
• Cromo duro: piezas, ejes, moldes y componentes hidráulicos de alta resistencia al desgaste.
4. Recubrimiento de estaño
Acabado estándar para componentes de cobre en los sectores electrónico y eléctrico.
Principio del proceso: Deposición de una capa de estaño puro o de una aleación de estaño sobre la superficie de componentes de cobre.
Ventajas clave:
• Excelente soldabilidad, lo que la convierte en la opción preferida para aplicaciones de soldadura electrónica.
• Buena resistencia a la corrosión, proporcionando una protección eficaz para el sustrato de cobre.
• No tóxico, cumple con los requisitos de grado alimenticio y médico.
• Coste relativamente bajo
• Baja resistencia de contacto y buena conductividad eléctrica
Limitaciones:
• Baja dureza y escasa resistencia al desgaste
• Pueden formarse filamentos de estaño durante el almacenamiento prolongado; se requiere precaución en aplicaciones electrónicas de alta densidad.
Acabado blanco plateado mate; atractivo decorativo limitado.
• Bajo punto de fusión (232 °C); no apto para entornos de alta temperatura.
Aplicaciones: Conectores electrónicos, barras colectoras, bloques de terminales, componentes soldados y piezas para equipos médicos y alimentarios.
5. Baño de plata
La opción ideal para aplicaciones de alta conductividad eléctrica, alta conductividad térmica y alta frecuencia.
Principio del proceso: Se deposita una capa de plata pura sobre la superficie de un componente de cobre. Normalmente, primero se aplica una capa base de níquel, seguida del baño de plata.
Ventajas clave:
• La mejor conductividad eléctrica de cualquier metal, con una resistencia de contacto extremadamente baja.
• Excelente conductividad térmica
• Excelente rendimiento en altas frecuencias con mínima atenuación de la señal.
• Buena resistencia a la corrosión (aunque la exposición prolongada a ambientes sulfurosos puede provocar ennegrecimiento).
• Aspecto brillante con acabado metálico
Limitaciones:
• Coste relativamente elevado (el precio de la plata es significativamente superior al del níquel o el estaño).
• Puede sulfitarse y ennegrecerse con el tiempo, afectando la apariencia y el rendimiento de contacto.
• Baja dureza y resistencia al desgaste moderada
• Riesgo de «migración de plata»; se recomienda precaución en circuitos de alta densidad.
Aplicaciones: Conectores de alta gama, componentes de RF, guías de onda, contactos de conmutación y componentes conductores de alta potencia.
6. Baño de oro
Una solución de alta gama que ofrece máximo rendimiento y fiabilidad.
Principio del proceso: Normalmente, primero se aplica una capa base de níquel, seguida de un baño de oro sobre la capa de níquel. Se clasifica en oro duro (aleación de oro y cobalto) y oro blando (oro puro).
Ventajas clave:
• Estabilidad química extremadamente alta; prácticamente nunca se oxida ni se decolora.
• Resistencia de contacto extremadamente baja que se mantiene estable a largo plazo.
• Excelente resistencia a la corrosión y a la intemperie.
• Excelente rendimiento en altas frecuencias
• No tóxico y con buena biocompatibilidad; apto para implantes médicos.
• Aspecto prestigioso con alto valor decorativo
Limitaciones:
• Coste extremadamente elevado (el oro es caro, y cuanto más grueso sea el chapado, mayor será el coste).
• El oro puro tiene baja dureza y poca resistencia al desgaste (el oro duro tiene un rendimiento ligeramente mejor).
• Generalmente se aplica como una capa delgada de recubrimiento (0,5–5 μm), cumpliendo principalmente una función práctica más que estructural.
Aplicaciones: Conectores de alta gama con contactos chapados en oro, conectores coaxiales de RF, implantes médicos, componentes de prueba de semiconductores y piezas decorativas de alta gama.
Tabla de referencia rápida para la comparación de procesos
| Acabado superficial | Resistencia a la corrosión | Dureza superficial | Resistencia al desgaste | Conductividad eléctrica | Costo | Uniformidad del recubrimiento |
| Níquel electrolítico | ★★★☆☆ | HV 200–400 | ★★★☆☆ | Justo | ★★☆☆☆ | ★★☆☆☆ |
| Níquel químico (ENP) | ★★★★☆ | HV 500–900 | ★★★★☆ | Justo | ★★★☆☆ | ★★★★★ |
| Cromado | ★★★★☆ | HV 800–1200 | ★★★★★ | Pobre | ★★★★☆ | ★★☆☆☆ |
| Recubrimiento de estaño | ★★★☆☆ | Bajo | ★☆☆☆☆ | Bien | ★★☆☆☆ | ★★★☆☆ |
| Baño de plata | ★★★☆☆ | Medio | ★★☆☆☆ | Mejor | ★★★★☆ | ★★★☆☆ |
| Baño de oro | ★★★★★ | Bajo-medio | ★★☆☆☆ | Excelente | ★★★★★ | ★★★☆☆ |
Tratamientos superficiales recomendados según la aplicación.
A continuación se presentan las principales recomendaciones de FRIMA para los procesos de tratamiento de superficies en aplicaciones comunes:
| Solicitud | Recomendación principal de FRIMA | Alternativa |
| Partes estructurales generales, protección contra la oxidación | Níquel químico | Níquel electrolítico |
| Piezas complejas de precisión, tolerancias estrictas. | Níquel químico | — |
| Piezas de alto desgaste, ejes, componentes de fricción | Cromo duro | Níquel químico + tratamiento térmico |
| Componentes electrónicos para soldar, conectores | Recubrimiento de estaño | Baño de plata |
| Componentes de alta frecuencia/RF, baja resistencia de contacto. | Baño de plata | Baño de oro |
| Contactos de alta gama, alta fiabilidad y estabilidad a largo plazo. | Baño de oro | Baño de plata + tratamiento anti-deslustre |
| Partes decorativas expuestas | Níquel brillante + Cromo decorativo | Baño de oro |
| Aplicaciones de grado alimentario/médico | Recubrimiento de estaño | Baño de oro |
Preguntas frecuentes (FAQ)
P1: ¿Cómo se debe elegir entre el niquelado químico y el niquelado electrolítico?
En resumen, si la pieza tiene una forma sencilla, no requiere una alta uniformidad de recubrimiento y busca una solución económica, elija el niquelado electrolítico; si la pieza tiene una estructura compleja, presenta orificios profundos o cavidades internas, exige tolerancias estrictas o requiere mayor dureza y resistencia al desgaste, elija el niquelado químico. Para la mayoría de las piezas de cobre mecanizadas con precisión mediante CNC, recomendamos el niquelado químico.
P2: ¿No se pueden chapar en oro directamente las piezas de cobre? ¿Por qué es esencial una capa base de níquel?
A: El oro no se adhiere bien al cobre, y el chapado directo en oro tiende a descascarillarse. La capa de níquel actúa como una capa de transición, uniéndose firmemente al sustrato de cobre y proporcionando una base sólida para la capa de oro. Además, la capa de níquel impide que los átomos de cobre se difundan en la capa de oro, evitando así la decoloración y la degradación del rendimiento de esta última tras un uso prolongado.
P3: El baño de plata tiende a ennegrecerse, ¿existe alguna solución para esto?
A: Efectivamente, la plata tiende a sulfurarse y a ennegrecerse en ambientes que contienen azufre. Las soluciones comunes incluyen: la pasivación o la aplicación de un recubrimiento protector después del plateado; la adición de pequeñas cantidades de otros elementos (como paladio) a la solución de plateado para mejorar la resistencia a la sulfuración; o el diseño del componente para evitar que la capa de plata quede expuesta directamente a ambientes agresivos.
P4: ¿Afecta el tratamiento superficial a las tolerancias dimensionales de las piezas?
R: Sí, así es. Cualquier recubrimiento aumentará las dimensiones de la pieza. Para piezas con requisitos de tolerancia estrictos, incluimos un margen de recubrimiento durante el mecanizado para garantizar que las dimensiones se mantengan dentro de la tolerancia después del recubrimiento. Por eso recomendamos confirmar el proceso de tratamiento superficial con nosotros en la etapa de diseño, para que podamos planificar el margen con anticipación.
P5: ¿Se pueden anodizar las piezas de cobre?
R: No. El anodizado es un proceso específico para metales utilizados en válvulas, como el aluminio y el titanio; el cobre no puede formar una película de óxido protectora mediante el anodizado. La protección contra la corrosión del cobre se basa principalmente en el recubrimiento o la pasivación química.
