Usinage CNC de précision pour dispositifs médicaux

Pourquoi utilise-t-on l'usinage CNC dans l'industrie médicale ?

L'usinage CNC est utilisé dans l'industrie médicale pour sa précision et sa répétabilité. Le moulage par injection sert à fabriquer de nombreux dispositifs médicaux, comme les visières de protection en plastique. L'usinage CNC a été mis en œuvre pour créer des moules de qualité optimale. Les machines CNC sont plus rapides et plus précises que les machines manuelles, ce qui permet d'obtenir des produits finis d'une plus grande précision. C'est un point crucial pour les pièces usinées avec des tolérances serrées, telles que les prothèses et les équipements médicaux.

Applications de l'usinage CNC dans l'industrie médicale

L'usinage CNC trouve de nombreuses applications dans le domaine médical. Par exemple, il permet de fabriquer des prothèses, des implants et des instruments chirurgicaux. De plus, il sert à créer des dispositifs médicaux tels que des stents et des stimulateurs cardiaques.

Avantages de l'usinage CNC

L'usinage CNC est un excellent choix pour la fabrication de dispositifs médicaux de toutes tailles. Voici quelques avantages de l'usinage CNC :

Aucune limite de volume

Certains dispositifs médicaux complexes exigent des tolérances très strictes. Une machine CNC performante permet d'atteindre facilement ce niveau de précision. L'usinage CNC offre un excellent état de surface et nécessite un post-traitement minimal.

Tolérances serrées

Une fois le fichier CAO créé, vous pouvez rapidement générer un programme informatique. Ce programme permet de fabriquer un nombre illimité de pièces en un clic. C'est la solution idéale pour la fabrication de pièces uniques ou sur mesure, souvent utilisées dans les dispositifs médicaux spécialisés, les prothèses et autres composants médicaux.

Rythme de production rapide et sans interruption

Selon la complexité du composant médical, l'usinage CNC peut prendre seulement quelques heures, du fichier CAO numérique au produit fini. Cette fabrication rapide est extrêmement fiable en situation d'urgence médicale, où il est difficile de prévoir le type et la quantité de fournitures qui pourraient être nécessaires aux futurs patients dans un court laps de temps.

Les dispositifs médicaux doivent être adaptés à tous les usages. Toute modification de leurs spécifications pourrait avoir des conséquences catastrophiques dans le domaine médical. Le traitement numérique réduit ce risque au minimum.

Composants que nous fabriquons pour l'industrie médicale

Partie	Application	Procédé d'usinage utilisé	Matériel	Fonctionnalité spécifique
Rotor	Analyseur de gaz du sang	Fraisage 4 axes	Aluminium 6061-T6	Parois cellulaires de 0,010″ d'épaisseur
Carter de rotor	Analyseur de gaz du sang	Fraisage 4 axes	Aluminium 6061-T6	Micro-usinage du boîtier pour accueillir des composants électroniques
Stator	Analyseur de gaz du sang	Fraisage 3 axes	Aluminium 6061-T6	Bossage d'interpolation circulaire avec une tolérance de 0,0005″
Objectif	Tête de cathéter	Plomb EDM	Acier 17-4PH	Évier EDM avec électrodes miniatures en cuivre
Barrière	Scanner CT	Tournage et fraisage conventionnels	718 Inconel	Outils en céramique usagés pour le tournage
Arc, Support	Rail pour scanner CT	Fraisage 4 axes	Projet 70 Acier	Perçage et taraudage de trous sur la face d'un rayon de 48 pouces
Turbine	Écoulement de fluide	Fraisage 5 axes	PEEK	Micro-fraisage sans bavures
Micro-pointe	Capuchon d'instrument	Micro-tournage	Acier inoxydable AISI 316	Micro-électroérosion à fil
Plaque d'engrenage	Kératome oculaire au laser	Fraisage 4 axes	17-4 Ph Cond H900	Fraiseuse pour accepter les engrenages miniatures
Isolant, conductivité	Isolateur d'éléments	Fraisage/Tournage	Plastique Kel-F PCTFE	Profilés d'identification coniques
Turbine, polie	Pompe cardiaque expérimentale	Fraisage 5 axes	Titane 6Al-4v	Surface de la turbine polie sans bavures
Vis d'alignement	Scanner CT	Machine à vis suisse	718 Inconel	Pièce sans bavure pour utilisation en salle blanche
Buse de distribution	Buse de distribution de médicaments	Virage difficile	17-4 PH Cond H900	Fil EDM de 2 mm de diamètre, trou traversant, longueur supérieure à 8 pouces
Chambre	Carotte de forage pneumatique	Tournage excentrique	17-4 ph Cond H900	Rodage intérieur jusqu'à une finition micrométrique de 8

Contactez les professionnels de l'usinage CNC médical de FRIMA pour des composants précis et exacts.

L'industrie médicale dépend de la précision de l'usinage CNC pour la fabrication de composants essentiels. L'équipe FRIMA possède l'expérience et l'expertise nécessaires pour répondre aux exigences les plus pointues. Certifiés ISO 9001, nous nous engageons à respecter les normes de qualité et de service les plus élevées. Contactez-nous dès aujourd'hui pour nous faire part de vos besoins spécifiques.

Avez-vous des dessins ou des échantillons de composants ?

Veuillez nous fournir vos exigences et vos plans. Nous réaliserons une personnalisation selon vos spécifications. Vous pouvez également nous envoyer des échantillons ; nos ingénieurs établiront alors des plans à partir des pièces réelles et produiront des prototypes pour votre information.

Envoyez vos dessins

Principaux points faibles de l'industrie médicale

● Exigences strictes du système de management de la qualité ISO 13485

● Exigences de biocompatibilité pour les pièces implantables et de contact

● Traçabilité complète des matériaux, de la matière première au dispositif fini

● Tolérances ultra-serrées pour les instruments chirurgicaux de précision

● Exigences de fabrication en salle blanche

● Conformité réglementaire aux normes FDA, CE et autres marchés internationaux

Solutions FRIMA

FRIMA est spécialisée dans la fourniture de composants sur mesure pour le secteur médical. Grâce à des processus de production certifiés ISO 13485, des salles blanches dédiées et un contrôle qualité rigoureux, nous fabriquons des pièces pour une vaste gamme d'applications médicales, garantissant que chaque composant réponde aux normes médicales les plus exigeantes, notamment pour les implants, les prothèses et les instruments chirurgicaux. Notre équipe d'experts peut collaborer avec vous pour concevoir et fabriquer des composants sur mesure répondant à vos besoins spécifiques.

FRIMA fournit des capacités de traitement de base à l'industrie médicale

● Usinage suisse pour composants médicaux de taille micrométrique (tolérance de ±0,002 mm)

● Fraisage CNC 5 axes pour instruments chirurgicaux complexes

● Tournage de précision pour composants implantables

● Assemblage en salle blanche (classe 1000)

● Passivation et électropolissage pour finitions de qualité médicale

● Tests biologiques et de matériaux en interne

Pièces d'application typiques

● Instruments chirurgicaux : pinces, ciseaux, écarteurs, instruments chirurgicaux

● Dispositifs implantables : plaques osseuses, vis, implants dentaires, composants orthopédiques

● Équipement de diagnostic : composants de systèmes d’imagerie, boîtiers de capteurs, composants de gestion des fluides

● Dispositifs dentaires : instruments dentaires, piliers implantaires, bagues orthodontiques

● Équipement de laboratoire : pièces de centrifugeuse, composants de pipettes, matériel analytique

● parties d'instruments

Technologies de processus de base que nous pouvons fournir

Type de processus	Spécifications techniques	Scénarios d'application

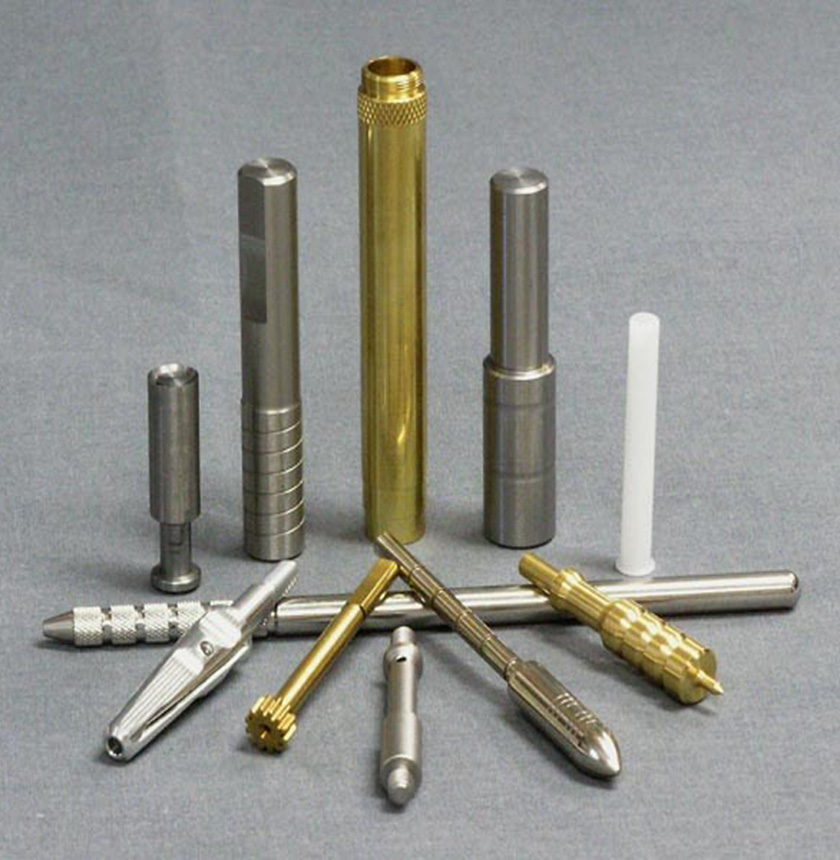

Usinage CNC suisse	Diamètre d'usinage minimal 0,2 mm, tolérance ±0,002 mm	Aiguilles chirurgicales, vis dentaires, micro-connecteurs
Fraisage de précision 5 axes	Rugosité de surface Ra ≤ 0,2 μm, sans bavures	Instruments chirurgicaux, implants, composants d'endoscopes
Micro-usinage laser	Diamètre minimal du trou : 0,05 mm, précision de positionnement : ±0,001 mm	Connecteurs de cathéters, stents, puces microfluidiques
Finition de surface de qualité médicale	Électropolissage Ra ≤ 0,05 μm, traitement de passivation	Implants, instruments chirurgicaux, lignes de perfusion
Soudage de précision	Soudage laser, soudage TIG, soudures sans porosité	Ensembles d'instruments chirurgicaux, structures implantaires

Contrôle qualité complet du processus dans l'industrie médicale

1. Contrôle des matières premières : Seuls les matériaux fournis par des fournisseurs titulaires de licences de fabrication de dispositifs médicaux sont utilisés.

2. Contrôle environnemental : La température, l'humidité, la différence de pression et le nombre de particules de poussière sont surveillés en temps réel dans la salle blanche.

3. Contrôle des processus : Chaque processus possède des instructions de travail et les opérateurs sont certifiés pour y travailler.

4. Inspection du produit fini : 100 % des produits sont soumis à des contrôles dimensionnels, d'aspect et de performance.

5. Gestion des enregistrements par lots : Chaque lot de produits possède des dossiers complets de production et de contrôle, qui sont conservés pendant au moins la durée de vie du produit plus 5 ans.

Contactez-nous

Normes de qualité et de conformité

● Fabrication certifiée ISO 13485:2016

● Matériaux biocompatibles certifiés ISO 10993

● Traçabilité complète des matériaux (lot à lot)

● Capacités d'assemblage en salle blanche de classe 1000

● Inspection dimensionnelle et visuelle à 100 %

● Options d'emballage stérile disponibles

● Dossier complet de documentation réglementaire

Cas client FRIMA : Piliers implantaires dentaires en titane sur mesure

Défi: Le client avait besoin de piliers en titane de haute précision avec une finition miroir et des exigences strictes en matière de biocompatibilité.

Solution: FRIMA a mis au point un procédé d'usinage et de polissage spécialisé permettant d'obtenir la finition de surface et la précision dimensionnelle requises.

Résultat: Nous produisons désormais plus de 50 000 piliers par mois pour ce client, sans aucun problème de qualité en deux ans de production.

FAQ

Q : Êtes-vous certifié ISO 13485 ?

R : Oui, nos processus de fabrication de dispositifs médicaux sont entièrement certifiés conformes à la norme ISO 13485:2016.

Q : Fournissez-vous des matériaux biocompatibles ?

R: Oui, nous travaillons avec une large gamme de matériaux biocompatibles, notamment le titane, l'acier inoxydable 316L, le PEEK et les plastiques de qualité médicale, tous bénéficiant d'une certification complète des matériaux.

Q : Pouvez-vous assurer la fabrication en salle blanche ?

R : Oui, nous disposons d'installations de salles blanches de classe 1000 pour l'assemblage et le conditionnement des composants médicaux.

Q : Quels documents fournissez-vous pour les soumissions réglementaires ?

A: Nous fournissons une documentation complète comprenant des certificats de matériaux, des rapports dimensionnels, des enregistrements de validation des processus et des déclarations de conformité pour appuyer vos soumissions auprès de la FDA, CE et autres organismes réglementaires.

Demandez un devis instantané pour vos projets !

Vous bénéficierez d'une solution professionnelle complète pour dynamiser votre entreprise. Nous sommes à votre disposition pour répondre à toutes vos questions !
