Prototypage rapide : usinage CNC ou impression 3D ? Quand changer en cours de projet ?
Le processus de prototypage rapide idéal en début de projet est rarement le plus adapté en fin de projet. L'impression 3D est la solution idéale lorsque l'ingénieur a besoin de la pièce sous quelques jours ; l'usinage CNC est la solution idéale lorsque le projet exige le matériau, les tolérances et la finition de surface nécessaires à la production. L'erreur la plus fréquente des équipes de développement produit est de figer un seul processus pour l'ensemble du projet, ce qui aboutit à un prototype qui valide la mauvaise chose au mauvais moment, ou qui coûte plus cher que prévu au moment où l'équipe a besoin d'itérations rapides.
Résumé rapide
- Quatre étapes clés du projet : validation du concept, adéquation et fonctionnalité, préproduction, production en petite série — chacun possède un processus optimal différent, et le programme approprié change en cours de projet plutôt que de verrouiller un processus pour l'ensemble du projet.
- L'impression 3D l'emporte au premier point de contrôle. — des jours et non des semaines comme délai de livraison, avec un matériau dont les propriétés mécaniques se rapprochent de celles du matériau de production.
- L'usinage CNC l'emporte au point de contrôle 3 — le matériau de production, la tolérance de production et la finition de surface de production dont le projet a besoin pour valider le processus du fournisseur.
- Le changement en cours de projet se produit lors de la transition du point de contrôle 2 au point de contrôle 3. — déclenché par le changement de matériau que le projet doit valider, payé en temps de programmation et de montage CNC.
- Le bon programme combine les deux processus au sein d'un produit complexe — Impression 3D pour les pièces nécessitant une itération rapide et des caractéristiques internes complexes ; usinage CNC pour les pièces nécessitant un matériau de production et une tolérance serrée.
Pour un ingénieur en développement de produits, un ingénieur en mécanique ou un fondateur de start-up de matériel informatique qui gère un programme de prototypage rapide, le cadre idéal est celui qui décrit les quatre points de contrôle et le processus approprié à chacun d'eux. page de service client FRIMA est le point de départ du catalogue ; catégorie de pièces de fraisage CNC constitue la référence appropriée pour les prototypes de matériaux de production dont le projet aura besoin aux étapes ultérieures.
Quels sont les quatre points de contrôle du projet ?
Un projet de prototypage rapide passe par quatre étapes, chacune ayant un objectif et un processus optimal différents.
- Point de contrôle 1 — Validation du concept. Ce projet vise à valider le concept par rapport aux exigences fonctionnelles. La pièce doit être disponible pour l'ingénieur sous quelques jours. Le procédé idéal est l'impression 3D (SLA, MJF ou FDM) avec un matériau dont les propriétés mécaniques se rapprochent de celles du matériau de production.
- Point de contrôle 2 — Ajustement et fonctionnalité. Ce projet consiste à tester la pièce par rapport à l'assemblage : géométrie d'assemblage, cumul des tolérances, performances fonctionnelles. Le procédé approprié dépend du matériau et de la tolérance.
- Point de contrôle 3 — Préproduction. Ce projet vise à tester la pièce par rapport au processus de production : outillage du fournisseur, matériau, état de surface et temps de cycle. L’usinage CNC est le procédé approprié car il est nécessaire de connaître le matériau, les tolérances et l’état de surface de production pour valider le processus du fournisseur.
- Point de contrôle 4 — Production à faible volume. Le projet a validé la conception et la première série de production en petite quantité est en cours d'expédition. Le procédé approprié dépend du volume et du matériau.
La variable la plus sous-estimée dans les programmes de prototypage rapide réels : L'hypothèse selon laquelle un seul processus convient aux quatre points de contrôle est erronée. Une équipe de développement produit qui utilise l'usinage CNC au point de contrôle 1 perd des jours en conception et programmation pour une pièce sur le point d'être repensée. Une équipe qui utilise l'impression 3D au point de contrôle 3 perd la validation nécessaire au fournisseur pour s'engager dans la production.
Quand choisir l'impression 3D
L'impression 3D est la solution idéale lorsque la rapidité d'itération prime sur la précision de production. Les procédés SLA et MJF permettent de réaliser une pièce en 1 à 3 jours ouvrables après validation du fichier CAO, le délai étant plus long pour les grandes pièces nécessitant des temps d'impression importants. Les matériaux disponibles (résines photopolymères, poudre de nylon, filaments thermoplastiques) présentent des propriétés mécaniques proches de celles du matériau de production, sans toutefois les égaler.
La bonne approche consiste à aborder le choix de l'impression 3D au moment opportun. Le point de contrôle 1 (validation du concept) est le plus pertinent. Le point de contrôle 2 (ajustement et fonctionnalité) pour les applications plastiques ou basse température est également pertinent. En revanche, les points de contrôle 3 (préproduction) et 4 (production en petite série) sont moins favorables à l'impression 3D, car à ces stades, le projet nécessite une validation de production que seuls l'usinage CNC ou le moulage par injection peuvent garantir.

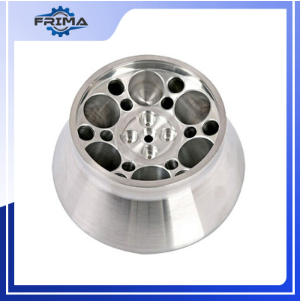

Quand choisir l'usinage CNC
L'usinage CNC est la solution idéale lorsque le projet exige le matériau, les tolérances et l'état de surface de production. Il permet de prototyper une large gamme de métaux – aluminium (6061, 7075), acier (1018, 4140, A2, D2), acier inoxydable (303, 304, 316), laiton, cuivre et titane – ainsi que des plastiques techniques (Delrin, PEEK, UHMW, polycarbonate et nylon). Le matériau de production est le matériau idéal, car les propriétés mécaniques et thermiques du prototype CNC correspondent à celles de la pièce finale, garantissant ainsi la fiabilité de sa validation.
La bonne approche consiste à envisager l'usinage CNC au moment opportun. Le point de contrôle 3 (préproduction) est le plus pertinent. Le point de contrôle 4 (production en petite série) pour les pièces métalliques en quantités inférieures à 50 à 100 unités environ est également pertinent. Le point de contrôle 2 (ajustement et fonctionnalité) pour les applications métalliques exigeant des tolérances serrées est un bon exemple. En revanche, le point de contrôle 1 (validation du concept) est moins favorable à l'usinage CNC, car la rapidité d'itération offerte par l'impression 3D correspond aux besoins du projet à ce stade.
| Point de contrôle | Objectif du projet | Processus approprié | Délai de mise en œuvre |
|---|---|---|---|
| 1. Validation du concept | Tester le concept de conception par rapport aux exigences fonctionnelles | Impression 3D (SLA / MJF / FDM) | 1 à 3 jours ouvrables |
| 2. Ajustement et fonction | Tester la pièce par rapport à l'assemblage | Impression 3D (plastique) ou usinage CNC (métal, tolérances serrées) | 1 à 10 jours ouvrables |
| 3. Préproduction | Tester la pièce par rapport au processus de production | Usinage CNC (matériaux de production et tolérances) | 3 à 10 jours ouvrables |
| 4. Production en faible volume | Expédition de la première série de production à faible volume | Usinage CNC (métaux en dessous de 100 unités) ou moulage par injection (plastique au-dessus de 500 unités) | Dépendance au volume |
Comment fonctionne le commutateur en cours de projet ?
Le passage de l'impression 3D à l'usinage CNC en cours de projet intervient lors de la transition entre les étapes 2 et 3, lorsque le projet passe de la validation de l'ajustement et du fonctionnement à la validation de préproduction. Ce changement est dû à la modification du matériau : la pièce en plastique imprimée en 3D ne peut reproduire les propriétés mécaniques, le comportement thermique ni l'état de surface de la pièce métallique finale.
Le coût de la transition correspond à la programmation CNC et au temps de montage. Une géométrie simple peut passer d'un prototype imprimé en 3D à un prototype usiné CNC en 3 à 5 jours ouvrés ; une géométrie complexe nécessitant plusieurs réglages peut prendre de 5 à 10 jours ouvrés. Un programme adapté prend en compte ce temps de transition dès la planification du projet, car il correspond à l'intervalle de temps calendaire sur lequel le projet s'effectue.
La bonne façon d'envisager un changement en cours de projet : Il s'agit d'une transition planifiée, et non d'une réorganisation d'urgence. Le projet qui utilise l'impression 3D jusqu'à l'étape 2 et l'usinage CNC à partir de l'étape 3 a anticipé cette transition dès le départ. En revanche, le projet qui bloque l'impression 3D à l'étape 1 et se démène pour changer d'étape à l'étape 3 subit les conséquences de ce changement, notamment un retard de production.
Quelle est la meilleure façon de combiner ces deux procédés ?
L'approche mixte est la solution idéale pour un produit complexe. L'impression 3D est utilisée pour les pièces nécessitant une itération rapide et des caractéristiques internes complexes (généralement le boîtier, le couvercle et le support interne), tandis que l'usinage CNC est privilégié pour les pièces exigeant une production en série et des tolérances serrées (généralement le châssis, l'arbre, la plaque de montage et l'interface porteuse). Cette approche mixte est celle que la plupart des équipes de développement produit privilégient en pratique. Un programme adapté définit son cadre en fonction des critères d'assemblage (compatibilité et fonctionnalité), et non en fonction d'un processus unique pour l'ensemble du produit.
Le fournisseur idéal pour une approche mixte est celui qui maîtrise les deux processus sur une même plateforme d'ingénierie. Un projet qui fait appel à un fournisseur pour l'impression 3D et à un autre pour l'usinage CNC engendre des coûts de coordination deux fois plus élevés : une première fois pour le transfert des fichiers, et une seconde fois en raison du risque lié à l'accumulation des tolérances. Le fournisseur idéal gère les deux processus et planifie la livraison des prototypes en fonction du plan d'assemblage et de fonctionnalité.
Avertissement important : un programme de prototypage à processus unique n’est pas adapté à tous les projets. Un acheteur qui effectue une simple validation de concept avec un seul matériau surpaye l’option CNC. De même, un acheteur qui effectue une validation avant production surpaye l’option d’impression 3D. La discussion pertinente consiste à choisir le processus approprié à chaque étape, plutôt que de choisir un seul processus pour l’ensemble du projet.
Foire aux questions
Quand faut-il privilégier l'usinage CNC à l'impression 3D pour le prototypage rapide ?
Optez pour l'usinage CNC lorsque le projet exige un matériau de production spécifique (généralement du métal), une tolérance de production très précise (généralement 0,05 mm ou moins) ou un état de surface très lisse (généralement Ra 0,8 ou plus). Privilégiez l'impression 3D lorsque le projet nécessite une pièce disponible pour l'ingénieur en quelques jours plutôt qu'en quelques semaines, lorsque le matériau et la tolérance peuvent être approchés par un polymère imprimable, ou lorsque la géométrie est trop complexe pour une opération CNC en une seule étape.
Puis-je imprimer en 3D des pièces métalliques pour le prototypage ?
Oui, grâce aux procédés de frittage laser direct de métal (DMLS) et de projection de liant. Le DMLS produit des pièces métalliques quasi-finies dont les propriétés mécaniques se rapprochent de celles du matériau de production, mais qui nécessitent un usinage ultérieur pour obtenir des tolérances serrées. La projection de liant produit des pièces brutes qui requièrent un frittage et une infiltration, ce qui ajoute des étapes au processus. Le procédé d'impression 3D métal le plus adapté dépend de la géométrie de la pièce, du matériau de production et des tolérances requises par le projet.
Quelles sont les tolérances admissibles pour une pièce imprimée en 3D ?
Les procédés SLA et MJF offrent généralement une tolérance de +/- 0,1 mm à +/- 0,2 mm sur les éléments bien conçus. La tolérance la plus serrée est obtenue sur les petits éléments, tandis que la tolérance la plus large est appliquée aux grands éléments, plus sensibles à la déformation. L'usinage CNC, quant à lui, offre généralement une tolérance de +/- 0,025 mm à +/- 0,05 mm sur les éléments à tolérance serrée, la tolérance la plus large étant obtenue sur les géométries complexes nécessitant plusieurs réglages. La tolérance appropriée est celle requise par le projet, et non la tolérance la plus serrée que le procédé puisse atteindre.
Quels matériaux peut-on prototyper par usinage CNC ?
L'usinage CNC permet de réaliser des prototypes dans une large gamme de métaux de production — aluminium (6061, 7075), acier (1018, 4140, A2, D2), acier inoxydable (303, 304, 316), laiton, cuivre et titane — ainsi que dans des plastiques techniques (Delrin, PEEK, UHMW, polycarbonate et nylon). Le matériau le plus approprié est celui de la pièce finale, car les propriétés mécaniques et thermiques du prototype CNC correspondent à celles de la pièce produite, ce qui garantit la fiabilité de la validation du prototype.
Quels matériaux peut-on prototyper par impression 3D ?
L'impression 3D SLA utilise des résines photopolymères aux propriétés mécaniques allant de la rigidité de l'ABS à la souplesse du caoutchouc. L'impression 3D FDM utilise des filaments thermoplastiques (PLA, ABS, PETG, nylon, polycarbonate, PEEK). L'impression 3D MJF utilise de la poudre de nylon aux propriétés mécaniques isotropes. L'impression 3D SLS utilise de la poudre de nylon, de TPU ou de polypropylène. L'impression 3D métal utilise des poudres d'aluminium, d'acier inoxydable, de titane, d'Inconel et d'acier maraging. Le matériau approprié est celui qui se rapproche le plus des propriétés mécaniques et thermiques du matériau de production, compte tenu de l'étape de développement du projet.
Combien de temps faut-il pour réaliser un prototype CNC ?
La réalisation d'un prototype CNC prend généralement entre 3 et 10 jours ouvrables à partir de la validation du fichier CAO. Ce délai est plus long pour les géométries complexes nécessitant plusieurs réglages et plus court pour les géométries simples ne nécessitant qu'un seul réglage. Le logiciel approprié prend en compte le temps de programmation CAO/FAO, le temps de montage, le temps d'usinage et le temps de contrôle après usinage. Dans la mesure du possible, le fournisseur s'efforce de réaliser ces opérations en parallèle.
Combien de temps faut-il pour réaliser un prototype imprimé en 3D ?
La réalisation d'un prototype SLA ou MJF prend généralement de 1 à 3 jours ouvrables après validation du fichier CAO. Ce délai peut être plus long pour les grandes pièces nécessitant un temps d'impression important, et plus court pour les petites pièces imprimées en quelques heures. Le logiciel de prototypage prend en compte le temps d'impression, le temps de post-cuisson et le temps de retrait des supports ; autant d'opérations que le fournisseur s'efforce de réaliser en parallèle.
Est-il possible de combiner l'usinage CNC et l'impression 3D dans un même projet ?
Oui, et l'approche mixte est souvent la solution idéale pour un produit complexe. L'impression 3D est utilisée pour les pièces nécessitant une itération rapide et des caractéristiques internes complexes, tandis que l'usinage CNC est privilégié pour les pièces exigeant un matériau de production, des tolérances serrées et un bon état de surface. Cette approche mixte est celle que la plupart des équipes de développement produit utilisent en pratique, et un programme approprié la définit en fonction du contrôle d'assemblage (compatibilité et fonctionnalité), et non en fonction d'un processus unique pour l'ensemble du produit.
Comment FRIMA exécute-t-il le programme par rapport à ce cadre de référence ?
FRIMA propose des services d'usinage CNC sur mesure sur son site de production à Ningbo, forte de plus de 15 ans d'expérience dans la fabrication de pièces usinées sur mesure, la production de dessins spéciaux, la fabrication et l'assemblage de mécanismes. page de service personnalisé couvre la gamme standard du catalogue ; catégorie de pièces de fraisage CNC est la référence appropriée pour le niveau prototype des matériaux de production ; page de contact C’est là que la conversation commence pour un ingénieur en développement de produits qui conçoit ou examine un programme de prototypage rapide.
Le cadre présenté dans cet article est celui que FRIMA applique à chaque programme : le processus adéquat au bon moment, le changement approprié en cours de projet lors de la transition adéquate et la combinaison optimale au sein d’un produit complexe. Le programme qui garantit ces trois éléments par rapport au calendrier des points de contrôle du projet est celui qui fournit la validation du prototype dont l’équipe d’ingénierie a besoin.
